Poniżej pokazuję, jak podłączyć włącznik światła pojedynczy bezpiecznie i bez zgadywania, który przewód trafi do którego zacisku. Skupiam się na klasycznym łączniku jednobiegunowym, bo to on najczęściej steruje jedną lampą w pokoju, korytarzu albo sypialni. Wyjaśniam też, jak rozpoznać przewody, co zrobić z neutralnym i ochronnym oraz kiedy lepiej od razu poprosić o pomoc elektryka.
Najpierw odłącz zasilanie, potem sprawdź przewody, a dopiero na końcu zamknij puszkę
- Wyłącz bezpiecznik odpowiedniego obwodu i sprawdź brak napięcia próbnikiem.
- W klasycznym układzie łącznik przerywa przewód fazowy L, a nie neutralny N.
- Przewody N i PE zwykle pozostają poza mechanizmem i łączy się je zgodnie ze schematem instalacji.
- Standardowy pojedynczy łącznik ma najczęściej dwa zaciski robocze, ale modele z podświetleniem lub smart mogą działać inaczej.
- Kolor izolacji pomaga, ale nie zastępuje schematu ani oznaczeń na mechanizmie.
- Po montażu zrób próbę działania, zanim założysz ramkę i uznasz pracę za skończoną.
Pojedynczy łącznik działa prosto, ale tylko w poprawnym układzie
W praktyce pojedynczy włącznik obsługuje jedną sekcję oświetlenia, więc sprawdza się tam, gdzie nie potrzebujesz sterowania z dwóch miejsc. Najważniejsza zasada jest jednak taka, że klasyczny mechaniczny łącznik rozłącza fazę L, a nie neutralny N. To brzmi technicznie, ale w montażu decyduje o tym, czy lampa będzie działać przewidywalnie i bezpiecznie.
W schematach producentów osprzętu widać to bardzo wyraźnie: przewód neutralny biegnie osobno do oprawy, a sam mechanizm pracuje na przewodzie fazowym. Ja zawsze zaczynam od ustalenia, jaki dokładnie typ osprzętu mam w dłoni, bo „zwykły włącznik” bywa mylony z modelem z podświetleniem albo wersją smart, a wtedy układ przewodów może wyglądać inaczej.
| Typ łącznika | Do czego służy | Co zwykle ma znaczenie przy montażu |
|---|---|---|
| Jednobiegunowy mechaniczny | Włącza i wyłącza jedną lampę albo jedną sekcję światła | Najczęściej dwa zaciski robocze i praca na przewodzie L |
| Z podświetleniem | Łatwiej go znaleźć po ciemku | Może wymagać innego układu przewodów niż najprostszy model |
| Dotykowy lub smart | Steruje światłem i często współpracuje z aplikacją | Nierzadko potrzebuje także przewodu neutralnego N |
Jeśli zależy ci też na estetyce wnętrza, wybierz serię osprzętu, która pasuje do ramki, koloru ściany i pozostałych elementów na ścianie. Pojedynczy łącznik jest mały, ale w dobrze zaprojektowanym wnętrzu właśnie takie detale robią różnicę. Kiedy masz już pewność, jaki typ osprzętu stoi przed tobą, warto rozebrać układ na przewody.
Jak rozpoznać przewody w puszce

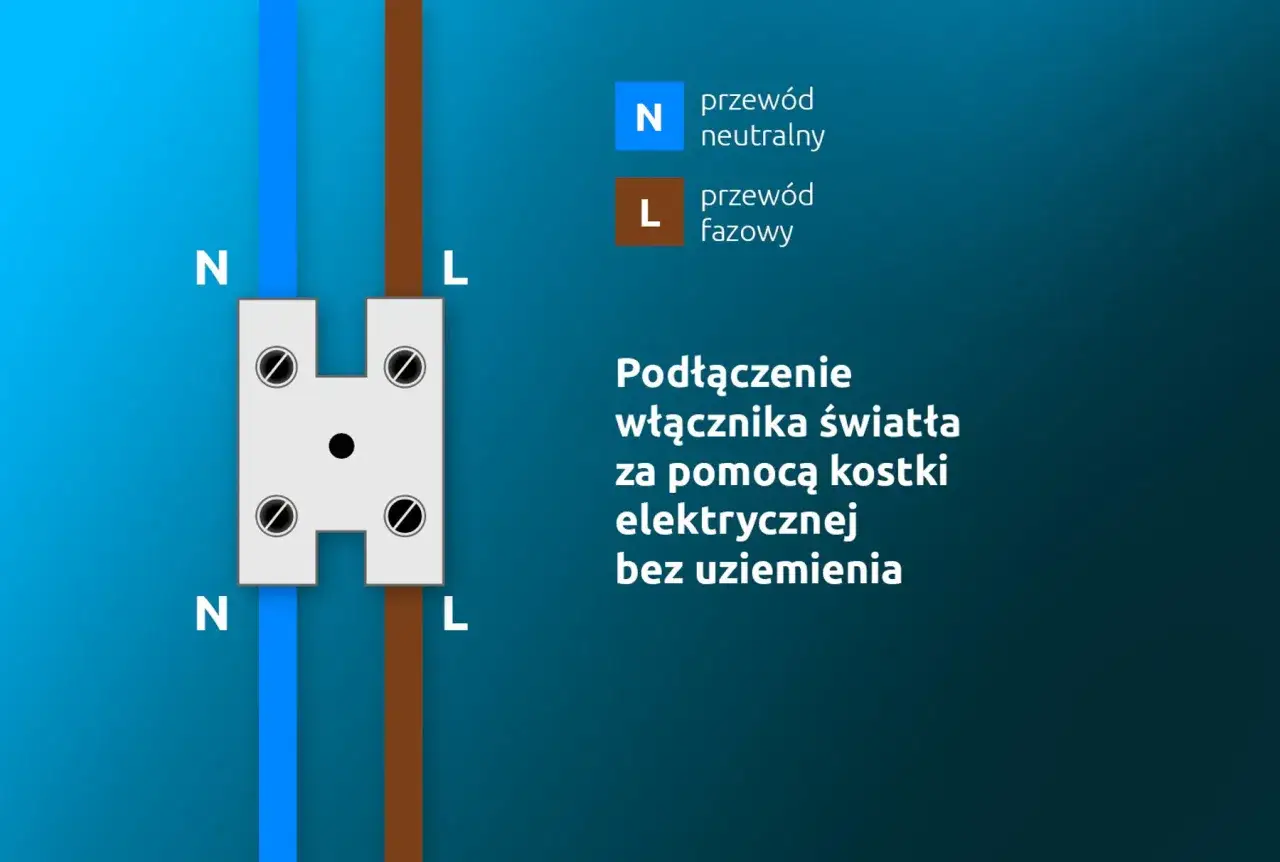

W typowej instalacji do samego łącznika trafiają zwykle dwa przewody robocze: zasilanie fazowe i przewód wracający do lampy. Neutralny N oraz ochronny PE najczęściej nie przechodzą przez mechanizm, tylko są łączone w puszce, rozgałęzieniu albo przy oprawie. To ważne, bo początkujący często próbują „wcisnąć wszystko do włącznika”, a wtedy instalacja przestaje być czytelna i łatwo o błąd.
Nie opieram się wyłącznie na kolorach, zwłaszcza w starszych mieszkaniach. Barwa izolacji pomaga, ale bez sprawdzenia oznaczeń na mechanizmie i bez znajomości schematu można się pomylić. Jeśli przewody są stare, spękane albo nadpalone, to nie jest moment na montaż „na czuja”.
| Przewód | Najczęstszy kolor | Co z nim zrobić |
|---|---|---|
| L, czyli faza | Brązowy, czarny, czasem szary | Podłączyć do zacisku wejściowego łącznika |
| Przewód do lampy | Kolor bywa różny, zależnie od instalacji | Podłączyć do zacisku wyjściowego, oznaczonego zwykle strzałką, 1 lub symbolem lampy |
| N, czyli neutralny | Niebieski | Zostawić poza mechanizmem i połączyć zgodnie ze schematem instalacji |
| PE, czyli ochronny | Żółto-zielony | Podłączyć do zacisku ochronnego lub oprawy, jeśli jest do tego przewidziany |
Warto też pamiętać, że nie każdy pojedynczy łącznik wygląda tak samo od środka. Jeśli w instrukcji widzisz dodatkowy zacisk N albo oznaczenia typowe dla modułu elektronicznego, to znaczy, że masz do czynienia z innym rozwiązaniem niż prosty mechaniczny wyłącznik. Gdy przewody są już nazwane, sam montaż staje się prosty i przewidywalny.
Jak podłączyć włącznik światła pojedynczy krok po kroku
Przy klasycznym łączniku nie potrzebujesz skomplikowanych narzędzi, ale potrzebujesz porządku i konsekwencji. Ja zawsze robię to w tej samej kolejności, bo wtedy łatwiej wyłapać błąd, zanim wszystko wróci do puszki.
- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy.
- Sprawdź próbnikiem napięcia, czy w puszce faktycznie nie ma prądu.
- Otwórz puszkę i zidentyfikuj przewód fazowy L oraz przewód prowadzący do lampy.
- Jeśli w puszce są również N i PE, nie prowadź ich przez zwykły mechanizm łącznika.
- Zdejmij z końców przewodów tylko tyle izolacji, ile wymaga zacisk w danym modelu.
- Włóż przewód fazowy do zacisku wejściowego oznaczonego zwykle jako L albo COM.
- Drugi przewód roboczy podłącz do wyjścia oznaczonego 1, strzałką lub symbolem lampy.
- Jeśli mechanizm lub oprawa tego wymagają, podłącz przewód ochronny do zacisku PE.
- Ułóż przewody tak, aby nie były ściśnięte ani zagięte pod ostrym kątem.
- Przykręć mechanizm do puszki, załóż ramkę, a na końcu włącz zasilanie i sprawdź działanie.
Jeżeli masz model z podświetleniem albo inteligentny łącznik, nie zakładaj, że układ będzie identyczny. W takich wersjach producent może wymagać dodatkowego przewodu neutralnego albo konkretnego sposobu zasilenia modułu. Jeśli po pierwszej próbie światło nie reaguje tak, jak powinno, problem najczęściej siedzi w jednym z kilku powtarzalnych błędów.
Najczęstsze błędy, które psują montaż
W praktyce większość problemów nie wynika z samego łącznika, tylko z drobnego niedopatrzenia. Z tego powodu wolę sprawdzić wszystko dwa razy niż później rozkręcać puszkę po raz kolejny.
| Błąd | Co zwykle się dzieje | Jak reaguję |
|---|---|---|
| Podłączenie przewodu neutralnego zamiast fazowego | Lampa nie działa albo działa w sposób nieprzewidywalny | Wracam do oznaczeń L i sprawdzam przewody próbnikiem |
| Luz na zacisku | Łącznik grzeje się, przerywa albo „trzeszczy” | Dokręcam zacisk i kontroluję długość odsłoniętej żyły |
| Zbyt dużo przewodów w jednej przestrzeni | Mechanizm nie chce wejść w puszkę lub ramka odstaje od ściany | Układam przewody od nowa i nie wciskam ich na siłę |
| Wybór niewłaściwego modelu | Łącznik wymaga innego układu zasilania niż przewidywała instalacja | Sprawdzam instrukcję, zanim zamknę puszkę |
| Brak testu przed założeniem ramki | Każda poprawka wymaga ponownego rozbierania osprzętu | Testuję działanie od razu po montażu mechanizmu |
Najbardziej zdradliwy jest pośpiech. Jeśli przewody są stare, aluminiowe, kruche albo już kiedyś naprawiane, nie próbuję ich ratować samym dociśnięciem śrubki. W takim miejscu lepiej zrobić przegląd całego odcinka instalacji niż walczyć z objawem. Są jednak sytuacje, w których rozsądniej odłożyć śrubokręt i poprosić o pomoc fachowca.
Kiedy lepiej nie robić tego samemu
Nie każda puszka jest wdzięczna do pracy. Jeśli w środku widzisz przewody nadpalone, mocno skrócone, zniszczone albo nieoznaczone, sam montaż szybko przestaje być prostą czynnością, a zaczyna być zgadywaniem. Ja w takich sytuacjach traktuję to jako sygnał ostrzegawczy, nie jako wyzwanie do sprawdzenia „czy się uda”.
- Nie widzisz wyraźnie, który przewód jest fazowy, a który wraca do lampy.
- W puszce jest więcej żył niż w klasycznym układzie i nie potrafisz ich rozdzielić.
- Instalacja jest stara, aluminiowa albo ma ślady przegrzania.
- Łącznik ma trafić do strefy wilgotnej, a ty nie masz pewności, czy osprzęt i miejsce montażu są dobrane poprawnie.
- Po włączeniu zabezpieczenie natychmiast wybija albo lampa zachowuje się niestabilnie.
W takich przypadkach lepiej wezwać elektryka niż ryzykować uszkodzenie osprzętu albo samej instalacji. Koszt poprawki zwykle jest niższy niż naprawa skutków źle dokręconego przewodu. Jeśli jednak montaż przebiegł prawidłowo, zostają jeszcze detale, które robią różnicę technicznie i wizualnie.
Co sprawdzić przed założeniem ramki i uznaniem pracy za skończoną
Na końcu zawsze robię krótki przegląd. To moment, w którym wychodzą wszystkie drobiazgi: lekko przekrzywiony mechanizm, za mocno ściśnięty przewód albo ramka, która nie przylega równo do ściany. W nowoczesnym wnętrzu taki detal potrafi zepsuć efekt bardziej niż sama lampa.
- Mechanizm siedzi stabilnie w puszce i nie ma luzu.
- Klawisz pracuje lekko, bez haczenia i bez „miękkiego” zapadania.
- Przewody nie są przyciśnięte przez obudowę ani ramkę.
- Lampa włącza się i wyłącza dokładnie tak, jak powinna.
- Ramka przylega równo do ściany, bez szczelin po bokach.
- Kolor i linia osprzętu pasują do reszty wnętrza, jeśli zależy ci na spójnym efekcie.
Przy pojedynczym łączniku najwięcej daje dokładność, nie siła. Jeśli trzymasz się schematu, wyłączasz zasilanie i nie mieszasz fazy z neutralnym, montaż jest naprawdę przewidywalny. A gdy coś nie zgadza się z opisem na mechanizmie albo z układem w puszce, zatrzymaj się i sprawdź instrukcję, zamiast domyślać się pod napięciem.
