Rozdzielenie jednego przewodu na dwa ma sens tylko wtedy, gdy robisz to w kontrolowany sposób, z właściwą złączką i w miejscu przewidzianym do łączenia. Poniżej wyjaśniam, jak rozdzielić kabel elektryczny na dwa bez prowizorki, jak dobrać osprzęt do oświetlenia i kiedy lepiej przerwać pracę, zanim z instalacji zrobi się problem.
W praktyce w mieszkaniu chodzi najczęściej o przewód instalacyjny, a nie o „kabel” w potocznym sensie. Samo odgałęzienie nie jest trudne, ale musi być wykonane tak, by dwa punkty świetlne działały równolegle, połączenie miało miejsce serwisowe, a żyły były dobrane do przekroju i obciążenia.
Najważniejsze zasady przy rozgałęzieniu przewodu
- Do stałej instalacji używaj puszki, oprawy albo obudowy, a nie luźnego połączenia „w powietrzu”.
- Dwa odbiorniki łączy się równolegle: faza rozdziela się na dwa tory, a neutralny i ochronny zwykle pozostają wspólne.
- Dobierz złączki do rodzaju i przekroju żył; w oświetleniu często wystarcza osprzęt do 0,5-2,5 mm², a w uniwersalnych zastosowaniach przydaje się zakres do 4 mm².
- Przed pracą odłącz obwód i sprawdź brak napięcia testerem, nie tylko samym wyłączeniem bezpiecznika.
- W starej, aluminiowej albo wilgotnej instalacji lepiej wezwać elektryka niż upychać połączenia na siłę.
Jeśli te zasady masz z tyłu głowy, dalej pokazuję, jak wygląda poprawne odgałęzienie w praktyce i czym różni się sensowna metoda od prowizorki.
Co tak naprawdę oznacza rozdzielenie jednego przewodu na dwa
W instalacji oświetleniowej rozgałęzienie oznacza, że z jednego zasilania tworzysz dwa wyjścia z tym samym potencjałem. To nie jest „podział kabla” w sensie mechanicznym, tylko wykonanie odgałęzienia: jedna żyła fazowa zasila dwa obwody lub dwie oprawy, a przewody neutralne i ochronne są prowadzone dalej zgodnie z układem instalacji.
Połączenie równoległe, nie szeregowe
Jeśli dwa źródła światła mają działać normalnie, łączy się je równolegle. W praktyce każda lampa dostaje własne połączenie do fazy, neutralnego i - jeśli jest wymagany - ochronnego. Połączenie szeregowe w oświetleniu domowym to zwykle zły kierunek: zmienia zachowanie układu, może powodować spadki napięcia i kłopoty z pracą opraw LED.Kiedy dotyczy to lamp, a kiedy całego obwodu
Najczęściej chodzi o lampę sufitową, kinkiet albo dwa punkty świetlne sterowane jednym wyłącznikiem. Inaczej wygląda sytuacja, gdy chcesz zasilić dwa oddzielne obwody albo dwa niezależnie sterowane źródła światła - wtedy samo rozgałęzienie przewodu nie wystarczy, bo potrzebujesz odpowiedniego okablowania i osprzętu sterującego.
To ważne rozróżnienie, bo od niego zależy wybór metody i miejsce, w którym w ogóle wolno zrobić połączenie.
Najbezpieczniejsze sposoby zrobienia odgałęzienia
W domowej instalacji sens mają właściwie trzy scenariusze. Dwa są poprawne, trzeci tylko pozornie wygodny.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Puszka rozgałęźna + złączki instalacyjne | Stała instalacja w ścianie lub suficie | Najbardziej przewidywalna, łatwa do serwisu, dobra do oświetlenia | Trzeba mieć miejsce i dostęp do puszki |
| Złączka w oprawie lub w lampie | Gdy oprawa przewiduje takie połączenie | Mniej elementów w ścianie, porządny montaż | Musi być zgodna z konstrukcją lampy i temperaturą pracy |
| Złączka typu lewer lub push-in dopasowana do przewodu | Gdy potrzebujesz szybkiego połączenia przewodów o właściwym przekroju | Szybki montaż, mało miejsca, dobra kontrola połączenia | Trzeba dobrać właściwy typ do rodzaju żył i przekroju |
| Luzem skręcone żyły z izolacją | Nigdy w stałej instalacji | Brak | Ryzyko przegrzania, obluzowania i uszkodzenia po czasie |
Ja w praktyce najczęściej wybieram puszkę i złączki sprężynowe albo dźwigniowe, bo to daje najczystsze połączenie. W domowych instalacjach dobrze sprawdzają się złączki 221, które obejmują przewody pełne 0,2-4 mm² i elastyczne 0,14-4 mm², a przy prostych odgałęzieniach na żyłach jednodrutowych przydają się też kompaktowe 2273 do 0,5-2,5 mm². Jeśli łączysz przewody z lampą, pomocne są także złączki oświetleniowe 224, z częścią instalacyjną do 1-2,5 mm² i stroną oprawy do 0,5-2,5 mm².
Najważniejsze jest jednak nie logo na obudowie, tylko to, czy złączka pasuje do rodzaju żyły, przekroju i warunków pracy. Jeśli chcesz zrobić to poprawnie, przejdźmy teraz przez montaż w puszce.
Jak zrobić odgałęzienie krok po kroku w puszce

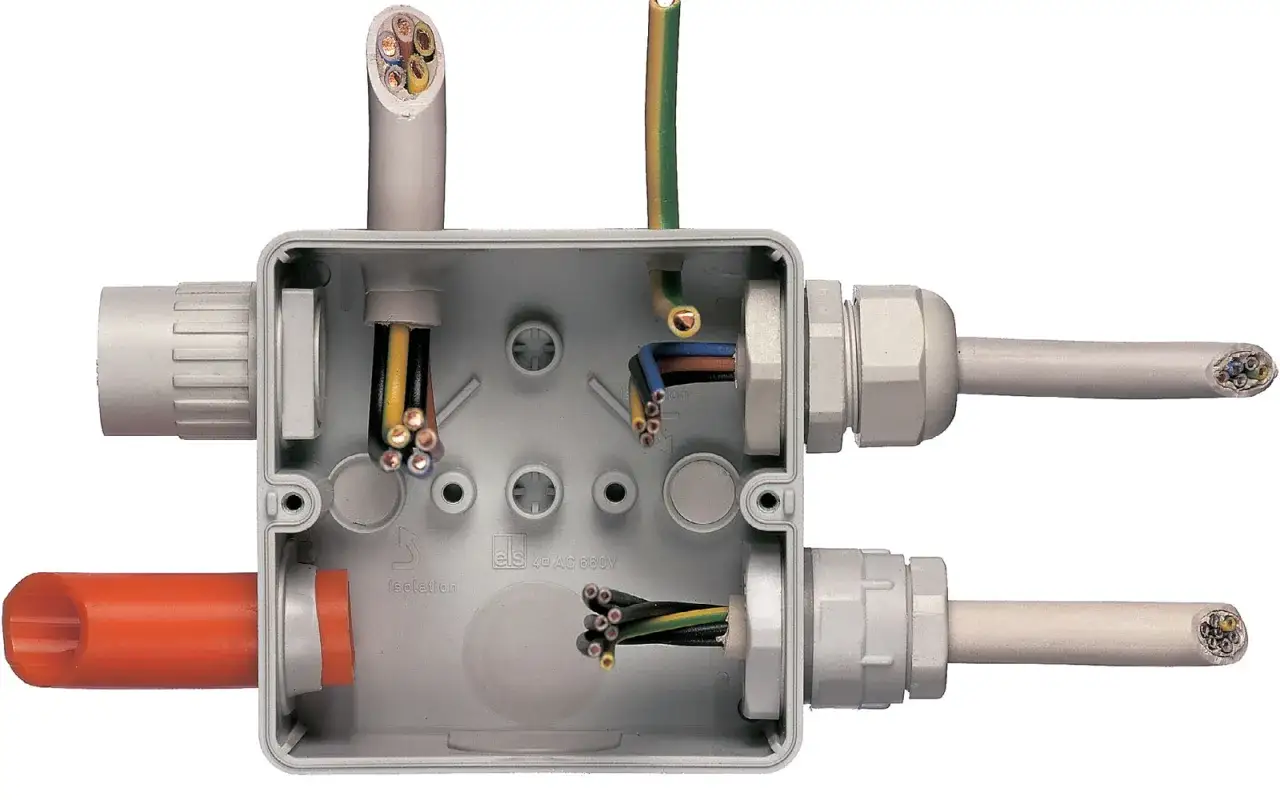

Jeśli połączenie ma być trwałe, prowadzi się je w puszce rozgałęźnej, puszce podsufitowej albo wewnątrz oprawy, która przewiduje miejsce na złącza. To jest właściwy sposób na rozdzielenie zasilania na dwa punkty świetlne.

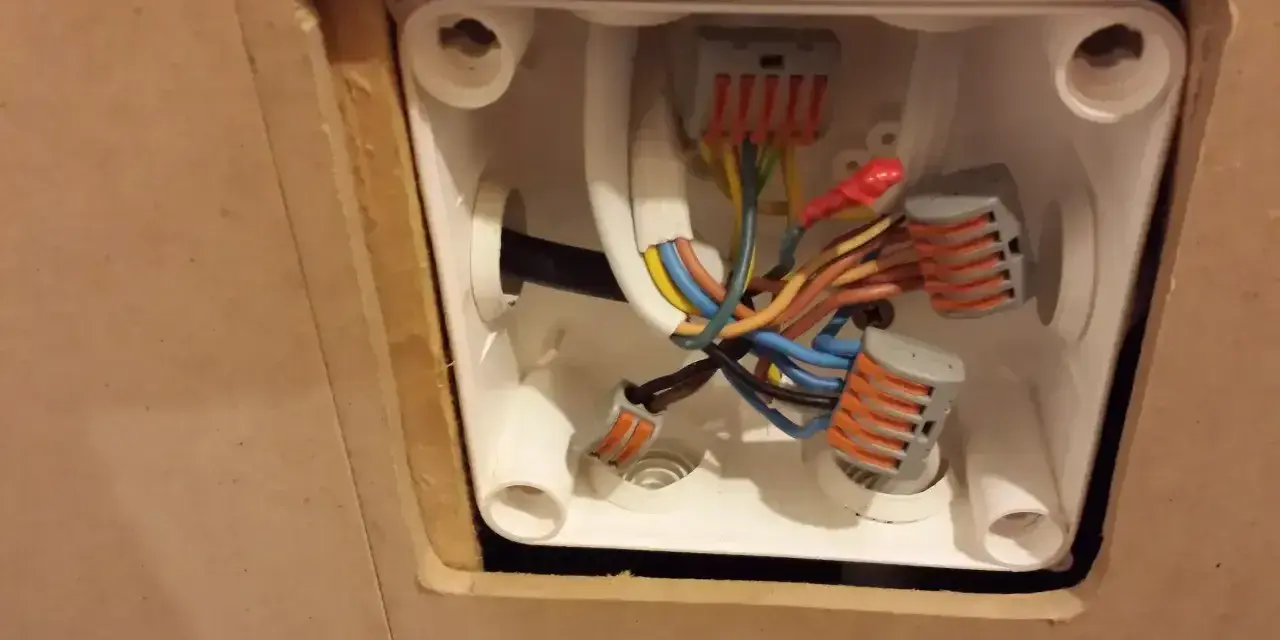

- Wyłącz obwód w rozdzielnicy i upewnij się testerem, że na przewodach nie ma napięcia.
- Otwórz puszkę lub oprawę i sprawdź, czy jest tam wystarczająco dużo miejsca na złączki oraz zapas przewodu.
- Rozpoznaj żyły funkcjonalnie, a nie tylko po kolorach, jeśli instalacja jest stara albo była przerabiana. W nowych instalacjach faza zwykle ma kolor brązowy lub czarny, neutralny jest niebieski, a ochronny żółto-zielony, ale w starszych układach nie ufaj barwom bez pomiaru.
- Przytnij i odizoluj końcówki zgodnie z instrukcją złączki, zwykle na kilka lub kilkanaście milimetrów, zależnie od modelu.
- Połącz przewód fazowy zasilający z dwoma odgałęzieniami prowadzącymi do odbiorników.
- Neutralny połącz wspólnie, a ochronny - jeśli występuje - również wspólnie, bez mieszania go z innymi żyłami.
- Ułóż przewody tak, by nie były naprężone i nie naciskały na pokrywę puszki.
- Po zamknięciu instalacji włącz zasilanie i sprawdź działanie obu punktów świetlnych osobno oraz razem.
Przeczytaj również: Oświetlenie schodowe LED - Podłącz sam i unikaj błędów!
Co zrobić, gdy dwa punkty mają działać niezależnie
Wtedy samo odgałęzienie przewodu nie wystarcza. Potrzebujesz osobnych torów sterowania, najczęściej podwójnego łącznika albo dodatkowej żyły w przewodzie. To drobna różnica na papierze, ale w praktyce zmienia cały układ instalacji.
Jeśli chcesz mieć dwa niezależne obwody oświetleniowe, lepiej zaplanować je od razu niż później ratować się przypadkowym mostkowaniem w puszce. Kiedy sam układ jest już jasny, trzeba jeszcze dobrać osprzęt, który zmieści się w puszce i nie będzie problemem przy serwisie.
Jak dobrać złączki, przekrój i miejsce montażu
Wybór osprzętu ma większe znaczenie, niż wygląda na pierwszy rzut oka. Zbyt mała złączka, za mała puszka albo przewody upchnięte bez ładu potrafią dać awarię po kilku miesiącach, a nie od razu.
| Element | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Złączka | Rodzaj żył i zakres przekroju | Do oświetlenia często wystarcza 0,5-2,5 mm², ale przy uniwersalnych połączeniach wygodny bywa zakres do 4 mm². |
| Puszka | Głębokość i dostęp serwisowy | Wybieraj taką, która pozwala zamknąć połączenie bez zgniatania przewodów. |
| Przewód | Liczba żył i funkcja obwodu | Do dwóch niezależnych punktów świetlnych często potrzebujesz dodatkowej żyły, nie tylko rozgałęzienia. |
| Miejsce łączenia | Temperatura i wilgoć | W suchych pomieszczeniach masz większą swobodę, ale przy łazience, tarasie lub kuchni trzeba myśleć ostrożniej. |
W praktyce dobrze sprawdza się zasada: im mniej prowizorki, tym łatwiej później coś serwisować. W ofercie producentów znajdziesz złączki do przewodów sztywnych, elastycznych i mieszanych, ale nie każda złączka obsługuje każdy typ żyły. To właśnie tu najczęściej robi się błąd - ktoś patrzy na liczbę otworów, a nie na rodzaj przewodu.
W starszych instalacjach dodatkową pułapką bywa aluminium. Tam trzeba podchodzić do połączeń dużo ostrożniej, bo nie każdy osprzęt nadaje się do takiego przewodnika i nie każdy styk będzie trwały. Sama poprawność montażu nie wystarczy jednak, jeśli po drodze popełnisz podstawowy błąd.
Najczęstsze błędy, które potem wracają jako problem
W elektryce problem rzadko pojawia się od razu. Najczęściej wraca po czasie: światło miga, złączka się grzeje, a czasem po prostu przestaje działać jeden z punktów. Zazwyczaj winny jest jeden z poniższych błędów.
| Błąd | Co może się stać | Lepsze rozwiązanie |
|---|---|---|
| Skręcenie żył i owinięcie taśmą | Luźny styk, grzanie, ryzyko zwarcia | Użyj złączki dopasowanej do przewodu |
| Rozgałęzienie poza puszką | Brak osłony, brak serwisu, większe ryzyko uszkodzenia | Wykonaj połączenie w obudowie lub puszce |
| Mieszanie fazy, neutralnego i ochronnego bez sprawdzenia | Awaria lampy, porażenie, wybicie zabezpieczenia | Identyfikuj żyły funkcjonalnie i mierz napięcie |
| Za mało miejsca w puszce | Zgniecione przewody, trudne zamknięcie, naprężenia | Dobierz większą puszkę albo mniej „upakowany” osprzęt |
| Dobranie złączki tylko po wyglądzie | Niedopasowanie do żyły, słaby styk | Sprawdź zakres przekrojów i typ przewodu |
| Łączenie dwóch lamp bez przemyślenia sterowania | Obie świecą zawsze albo wcale nie działają niezależnie | Zaplanuj osobny tor sterowania, jeśli chcesz niezależność |
Najbardziej zdradliwe są błędy, których nie widać po zamknięciu puszki. Dlatego nie traktuję estetyki jako dodatku - porządek w połączeniach to też część bezpieczeństwa.
Kiedy lepiej nie robić tego samemu
Są sytuacje, w których technicznie da się coś „zrobić”, ale rozsądniej jest tego nie robić bez pomiarów i doświadczenia. Dotyczy to przede wszystkim starych instalacji z niepewną kolorystyką przewodów, układów bez wyraźnego przewodu ochronnego, połączeń w pobliżu wilgoci oraz miejsc, w których nie ma dostępu do puszki po montażu.
- Instalacja jest aluminiowa albo częściowo przerabiana.
- Przewody mają uszkodzoną izolację lub są zbyt krótkie, by zrobić poprawne połączenie.
- Chcesz ukryć rozgałęzienie w ścianie bez puszki serwisowej.
- Połączenie ma zasilać łazienkę, taras, ogród lub inne miejsce narażone na wilgoć.
- Nie masz pewności, który przewód jest fazowy, neutralny albo ochronny.
W takich przypadkach wezwanie elektryka nie jest przesadą, tylko oszczędza czas i eliminuje ryzyko, że drobna przeróbka zamieni się w większą awarię. Zresztą przy instalacji oświetleniowej liczy się nie tylko to, czy światło działa dziś, ale też to, czy będzie działać bezpiecznie za rok.
Gdy z jednego zasilania chcesz zrobić dwa punkty świetlne
Najbardziej praktyczny układ to taki, w którym zasilanie wchodzi do puszki albo oprawy, a stamtąd wychodzą dwa odgałęzienia do lamp. Dla czytelnika remontującego salon, sypialnię albo korytarz oznacza to zwykle prosty schemat: jedna faza, wspólny neutralny, wspólny ochronny i dwa miejsca świecenia. Jeśli oba punkty mają zapalać się razem, to właśnie ten układ jest najczytelniejszy i najłatwiejszy do utrzymania w porządku.
Jeśli chcesz mieć bardziej elastyczne oświetlenie, lepiej od razu pomyśleć o podziale sterowania, a nie tylko o mechanicznym rozgałęzieniu przewodu. W praktyce przy nowoczesnym wnętrzu daje to większy komfort niż „dopinanie” drugiego punktu na końcu instalacji.
Rozgałęziaj przewód tylko tam, gdzie instalacja przewiduje miejsce na połączenie, dobieraj osprzęt do przekroju i rodzaju żył, a przy jakichkolwiek wątpliwościach zatrzymaj się przed montażem. To właśnie taki porządek robi różnicę między sensowną przeróbką a prowizorką, która będzie wracać przy każdym włączeniu światła.
