Gdy o zmierzchu ogród, balkon albo wejście do domu nagle pogrąża się w ciemności, nie trzeba pamiętać o ręcznym włączaniu lamp. Pytanie, jak działa czujnik zmierzchu, sprowadza się do prostego mechanizmu: urządzenie mierzy ilość światła i przy określonym poziomie uruchamia oświetlenie. Wyjaśniam, co dzieje się wewnątrz takiego układu, gdzie go zamontować, jak ustawić próg oraz dlaczego lampa czasem zapala się zbyt wcześnie albo nie gaśnie rano.
Najważniejsze informacje o automatycznym sterowaniu światłem
- Fotorezystor mierzy natężenie światła i przekazuje informację do układu sterującego.
- Po spadku jasności poniżej ustawionego progu czujnik załącza przekaźnik, który uruchamia lampę.
- Próg działania podaje się w luksach (lx), a jego zakres zależy od konkretnego modelu.
- Czujnik nie wykrywa ruchu. Reaguje wyłącznie na poziom oświetlenia w swoim otoczeniu.
- Najczęstsze problemy wynikają ze złego miejsca montażu, zabrudzenia albo światła padającego bezpośrednio na sensor.
Od światła do włączenia lampy
Najczęściej stosowanym elementem pomiarowym jest fotorezystor LDR. To niewielki element elektroniczny, którego opór zmienia się zależnie od ilości padającego światła. W jasny dzień jego rezystancja jest niska, a po zapadnięciu zmroku rośnie.
Ta zmiana nie włącza lampy bezpośrednio. Fotorezystor współpracuje z układem elektronicznym, który porównuje odczyt z ustawionym progiem. Gdy jasność spadnie poniżej wybranej wartości, układ sterujący uruchamia przekaźnik, czyli elektryczny przełącznik odpowiedzialny za podanie napięcia na oprawę.
W praktyce cały proces wygląda następująco:
- Sensor mierzy światło docierające z otoczenia.
- Układ analizuje, czy poziom jasności przekroczył ustawiony próg.
- Po zmroku przekaźnik zamyka obwód i włącza lampę.
- O świcie wzrost jasności powoduje rozłączenie obwodu.
Niektóre urządzenia zamiast klasycznego przekaźnika wykorzystują triak albo tranzystor. Zasada pozostaje jednak taka sama. Czujnik obserwuje światło, a element wykonawczy steruje odbiornikiem.
Jakie elementy ma czujnik zmierzchu
Prosty automat zmierzchowy składa się z kilku części, z których każda ma konkretne zadanie. Najważniejszy jest sensor, ale o wygodzie użytkowania decydują również regulacja progu, opóźnienie reakcji i sposób podłączenia.
| Element | Rola | Znaczenie w praktyce |
|---|---|---|
| Fotorezystor lub fotodioda | Pomiar światła | Decyduje, kiedy urządzenie rozpozna dzień lub noc. |
| Układ porównujący | Analiza odczytu z progiem | Zapobiega przypadkowemu przełączaniu przy zmiennej pogodzie. |
| Przekaźnik, triak lub tranzystor | Sterowanie lampą | Przenosi sygnał z elektroniki na obwód oświetlenia. |
| Regulator LUX | Ustawienie czułości | Pozwala zdecydować, jak wcześnie ma zapalić się światło. |
| Obudowa i osłona sensora | Ochrona przed warunkami zewnętrznymi | Wpływa na trwałość urządzenia i stabilność pomiaru. |
Parametr LUX określa natężenie oświetlenia. Nie ma jednego uniwersalnego progu dla każdego domu, ponieważ jasność zależy od otoczenia, pory roku i tego, czy czujnik steruje subtelnym oświetleniem dekoracyjnym, czy mocną lampą przy wejściu.
W wielu modelach można ustawić zakres od kilku do kilkuset luksów, a w bardziej rozbudowanych urządzeniach nawet szerszy. Zamiast kierować się samą liczbą na pokrętle, najlepiej ustawić regulator wieczorem i obserwować, czy lampa uruchamia się w oczekiwanym momencie.
Czujnik zmierzchu, ruchu i zegar astronomiczny to różne rozwiązania
Te urządzenia bywają mylone, bo wszystkie mogą sterować tą samą lampą. Różnią się jednak tym, co uruchamia oświetlenie. Czujnik zmierzchu reaguje na jasność, czujnik ruchu na obecność człowieka, a zegar astronomiczny na obliczoną godzinę wschodu i zachodu słońca.
| Rozwiązanie | Co wykrywa | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Czujnik zmierzchu | Poziom światła | Oświetlenie ogrodu, elewacji, wejścia i dekoracji | Może reagować na latarnie, reflektory lub światło własnej lampy. |
| Czujnik ruchu | Ruch lub obecność | Schody, garaż, ścieżka i podjazd | Nie włączy światła, jeśli nikt nie znajdzie się w jego zasięgu. |
| Zegar astronomiczny | Godzinę wynikającą z daty i lokalizacji | Stałe sterowanie oświetleniem posesji | Nie uwzględnia lokalnego zacienienia ani wyjątkowo ciemnego nieba. |
| Układ zmierzchowo-ruchowy | Zmrok i ruch | Oświetlenie, które ma działać tylko po zapadnięciu ciemności | Wymaga poprawnego ustawienia obu funkcji. |
Do dekoracyjnego podświetlenia elewacji zwykle wystarczy sam automat zmierzchowy. Przy wejściu często lepiej sprawdza się połączenie obu funkcji: lampa pozostaje gotowa po zmroku, ale świeci pełną mocą dopiero po wykryciu ruchu. To ogranicza zużycie energii i nie zamienia domu w stale oświetloną witrynę.
Gdzie zamontować sensor, żeby działał poprawnie
Miejsce montażu ma większy wpływ na działanie niż sama marka urządzenia. Sensor powinien widzieć reprezentatywne światło otoczenia, ale nie może być oświetlany przez lampę, którą steruje. W przeciwnym razie po zapaleniu oprawy uzna, że zrobiło się jasno, wyłączy ją i zacznie przełączać obwód w kółko.
Najbezpieczniej umieścić go na północnej lub północno-wschodniej stronie budynku, pod niewielkim zadaszeniem albo w miejscu osłoniętym od bezpośredniego słońca. Nie należy chować go za donicą, pod gęstym okapem ani w głębokim cieniu, jeśli takie warunki nie odpowiadają miejscu, w którym chcemy oceniać jasność.
- Nie kieruj sensora na oprawę, reflektor ani jasną elewację.
- Unikaj lokalizacji zasłanianej przez liście, roletę lub element ogrodzenia.
- Sprawdź, czy obudowa ma odpowiednią ochronę przed wilgocią i pyłem.
- Na zewnątrz wybierz model przeznaczony do pracy w warunkach zewnętrznych, a nie zwykły moduł do suchego wnętrza.
- Po montażu wyczyść okienko sensora, ponieważ kurz i pajęczyny mogą obniżyć ilość docierającego światła.

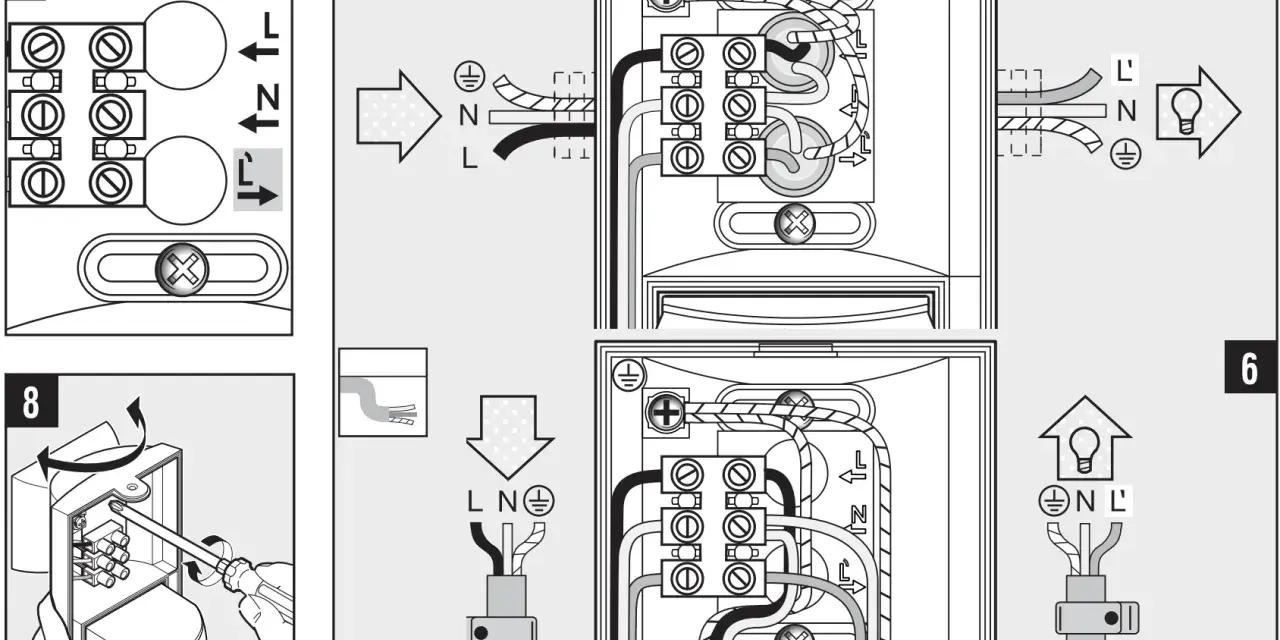

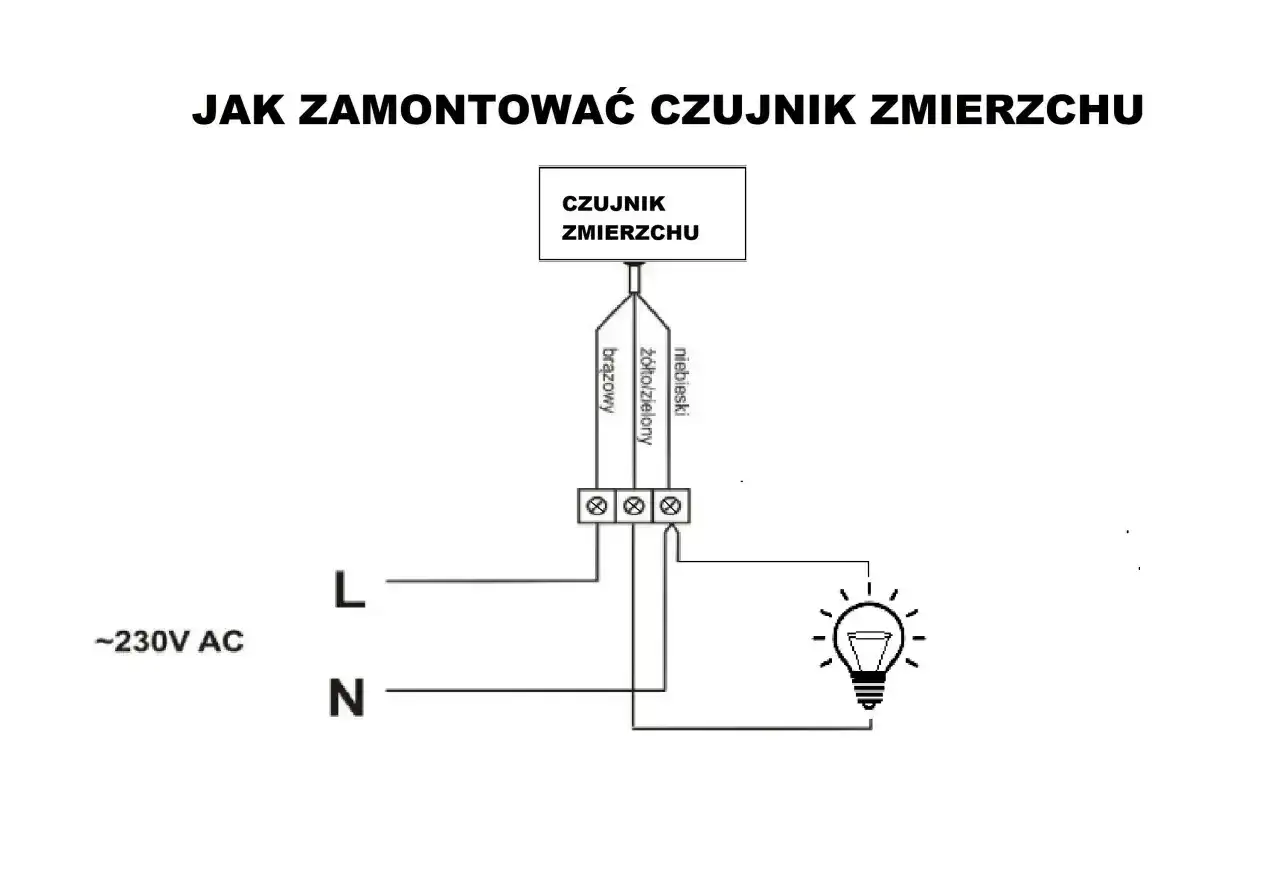

W instalacji 230 V przewody i zaciski muszą być dobrane zgodnie ze schematem producenta, a obciążenie nie może przekraczać dopuszczalnego prądu przekaźnika. Prace przy napięciu sieciowym najlepiej zlecić elektrykowi, zwłaszcza gdy czujnik ma sterować kilkoma lampami albo oświetleniem o dużej mocy.
Dlaczego lampa włącza się za wcześnie albo nie gaśnie
Nieprawidłowe działanie nie zawsze oznacza awarię. Sensor może reagować na chmury burzowe, cień rzucany przez budynek, światło samochodów albo oświetlenie sąsiedniej posesji. Właśnie dlatego lepsze modele mają opóźnienie i histerezę. Opóźnienie oznacza, że układ czeka chwilę przed przełączeniem, a histereza rozdziela próg włączenia i wyłączenia.
Jeśli lampa zapala się zbyt wcześnie, delikatnie zmniejsz czułość lub zmień miejsce montażu. Gdy włącza się dopiero po całkowitym zmroku, zwiększ ustawiony próg. Regulację wykonuj małymi krokami, ponieważ różnica kilku stopni obrotu pokrętła może zmienić moment załączenia o kilkanaście lub kilkadziesiąt minut.
Przydatna jest krótka lista kontrolna:
- Lampa świeci w dzień - sprawdź, czy sensor nie jest zasłonięty, zabrudzony albo uszkodzony.
- Oświetlenie miga - sensor może widzieć światło własnej oprawy albo układ nie ma wystarczającego opóźnienia.
- Lampa nie reaguje - skontroluj zasilanie, bezpiecznik, ustawienie progu i maksymalne obciążenie.
- Urządzenie działa odwrotnie - możliwe, że użyto niewłaściwego styku przekaźnika, na przykład NO zamiast NC.
- Reakcja zależy od pogody - to zwykle efekt zmiennego światła, a nie wada samej zasady działania.
W przypadku lamp LED trzeba zwrócić uwagę na prąd rozruchowy zasilacza. Niewielka moc podana na oprawie nie zawsze oznacza małe obciążenie dla przekaźnika. Przy większej instalacji rozsądniejszy bywa dodatkowy stycznik, który odciąża styki automatu zmierzchowego.
Jak dobrać rozwiązanie do domu i ogrodu
Do jednej lampy przy drzwiach wystarczy prosty czujnik z regulacją progu. Przy kilku oprawach rozmieszczonych wokół domu lepiej wybrać model z wyraźnym przekaźnikiem, odpowiednią obciążalnością i możliwością podłączenia zewnętrznego stycznika. W inteligentnym domu można użyć sensora współpracującego z aplikacją, ale wtedy dochodzi zależność od centrali, sieci bezprzewodowej i ustawień automatyzacji.
Ja przy wyborze zwracam uwagę przede wszystkim na trzy rzeczy: stabilność pomiaru, możliwość regulacji i warunki montażu. Dodatkowe funkcje są przydatne, lecz nie zastąpią dobrze wybranego miejsca. Najdroższy model zamontowany naprzeciwko lampy będzie działał gorzej niż prosty automat ustawiony prawidłowo.
Jeżeli zależy Ci na delikatnym efekcie we wnętrzu lub na elewacji, czujnik zmierzchu pozwala zachować rytm oświetlenia bez dokładania kolejnych włączników. W połączeniu z ciepłą barwą LED, na przykład 2700-3000 K, daje bardziej przytulny efekt niż zimne światło uruchamiane przypadkowo o różnych porach.
Mały sensor, duża różnica w codziennym oświetleniu
Czujnik zmierzchu nie rozpoznaje pory dnia i nie przewiduje pogody. Po prostu mierzy światło, porównuje wynik z ustawionym progiem i steruje obwodem lampy. Ta prosta zasada wystarcza jednak do automatyzacji wejścia, ogrodu, balkonu i dekoracyjnego oświetlenia elewacji.
Najlepszy efekt daje połączenie właściwego progu, osłoniętego miejsca montażu i oprawy dopasowanej do warunków zewnętrznych. Gdy światło nie pada bezpośrednio na sensor, a instalacja jest wykonana zgodnie ze schematem, automat zmierzchowy potrafi działać przez lata bez codziennej obsługi.
