Jak podłączyć lampę? L, N, PE bez zgadywania - Poradnik

Zanim zaczniesz, odetnij zasilanie i oceń, z czym masz do czynienia

Ja zawsze zaczynam od wyłączenia właściwego zabezpieczenia w rozdzielnicy, a nie tylko od przełączenia klawisza na ścianie. To ważne, bo w instalacji oświetleniowej sam wyłącznik nie daje jeszcze pewności, że przewody w suficie są martwe. Dopiero potem sprawdzam testerem, czy na żyłach rzeczywiście nie ma napięcia.

W praktyce potrzebujesz kilku prostych rzeczy: drabiny, śrubokręta izolowanego, testera napięcia, złączek instalacyjnych i ewentualnie tulejek, jeśli przewody są wielodrutowe. Dobrze też obejrzeć instrukcję samej oprawy, bo producent zwykle podaje, czy lampa wymaga przewodu ochronnego, czy należy do klasy z podwójną izolacją. Jeśli izolacja jest popękana, przewody są kruche albo puszka wygląda na przegrzaną, nie traktuję tego jako zwykłego montażu, tylko jako sygnał do przerwania pracy.

Kiedy mam już pewność, że obwód jest bezpieczny, przechodzę do najważniejszego etapu: rozpoznania przewodów i zacisków. To właśnie tutaj najłatwiej o błąd, który później kończy się migotaniem, brakiem światła albo wybitym bezpiecznikiem.

Jak rozpoznać przewody i zaciski bez zgadywania

W nowoczesnych instalacjach domowych kolor żyły zwykle podpowiada jej funkcję, ale ja nigdy nie opieram się wyłącznie na kolorze. W Polsce standard jest czytelny: przewód fazowy to najczęściej brązowy, czarny albo szary, neutralny ma kolor niebieski, a ochronny żółto-zielony. To dobra baza, ale w starszych mieszkaniach spotyka się układ, który nie trzyma się obecnych oznaczeń.

W starszych instalacjach bywa różnie. Zdarza się na przykład czerwony jako przewód fazowy albo niebieski użyty w nietypowy sposób. Dlatego jeśli kolor nie zgadza się z tym, co pokazuje instrukcja albo tester, nie poprawiam instalacji „na czuja”. Wtedy lepiej zatrzymać się na chwilę i potwierdzić funkcję żyły miernikiem.

Gdy przewody są już rozpoznane, można przejść do samego połączenia. Tu liczy się kolejność, porządek i brak naprężeń pod osłoną.

Podłącz lampę krok po kroku i nie skracaj drogi

1. Wyłącz właściwy obwód. Nie ufam samemu klawiszowi na ścianie, tylko zabezpieczeniu w rozdzielnicy.
2. Potwierdź brak napięcia. Sprawdzam każdy przewód osobno testerem, zanim dotknę zacisków.
3. Przygotuj końcówki przewodów. Zdejmuję tylko tyle izolacji, ile potrzeba do zacisku; jeśli to linka, stosuję tulejkę.

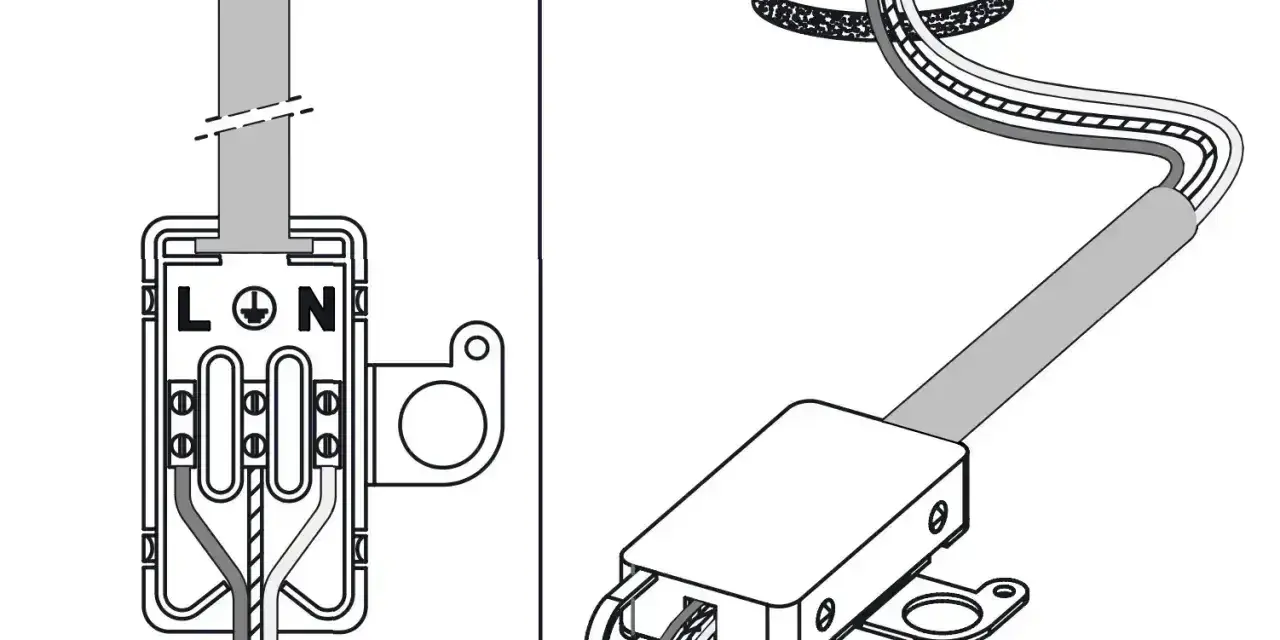

4. Połącz żyły zgodnie z oznaczeniami. Faza trafia do L, neutralny do N, a przewód ochronny do PE.
5. Ułóż przewody bez naciągu. W środku osłony nie powinny być skręcone ani dociśnięte na siłę.
6. Zamocuj oprawę na uchwycie. Lampa ma wisieć na mocowaniu, a nie na samych przewodach.
7. Zamknij osłonę i włącz zasilanie. Dopiero wtedy sprawdzam, czy światło działa stabilnie.

W przypadku lamp z kilkoma sekcjami sprawdzam dodatkowo schemat producenta. To ważne, bo w żyrandolu z dwoma obwodami kolejność przewodów fazowych może być inna niż w prostej oprawie z jednym źródłem światła. Jeśli oprawa ma zacisk ochronny, przewód PE musi być podłączony zgodnie z instrukcją, a nie odłożony „na później”.

Kiedy sam montaż jest już jasny, zwykle pojawia się następne pytanie: co zrobić, gdy z sufitu wychodzi nie to, czego się spodziewałem. I właśnie temu warto poświęcić osobną chwilę.

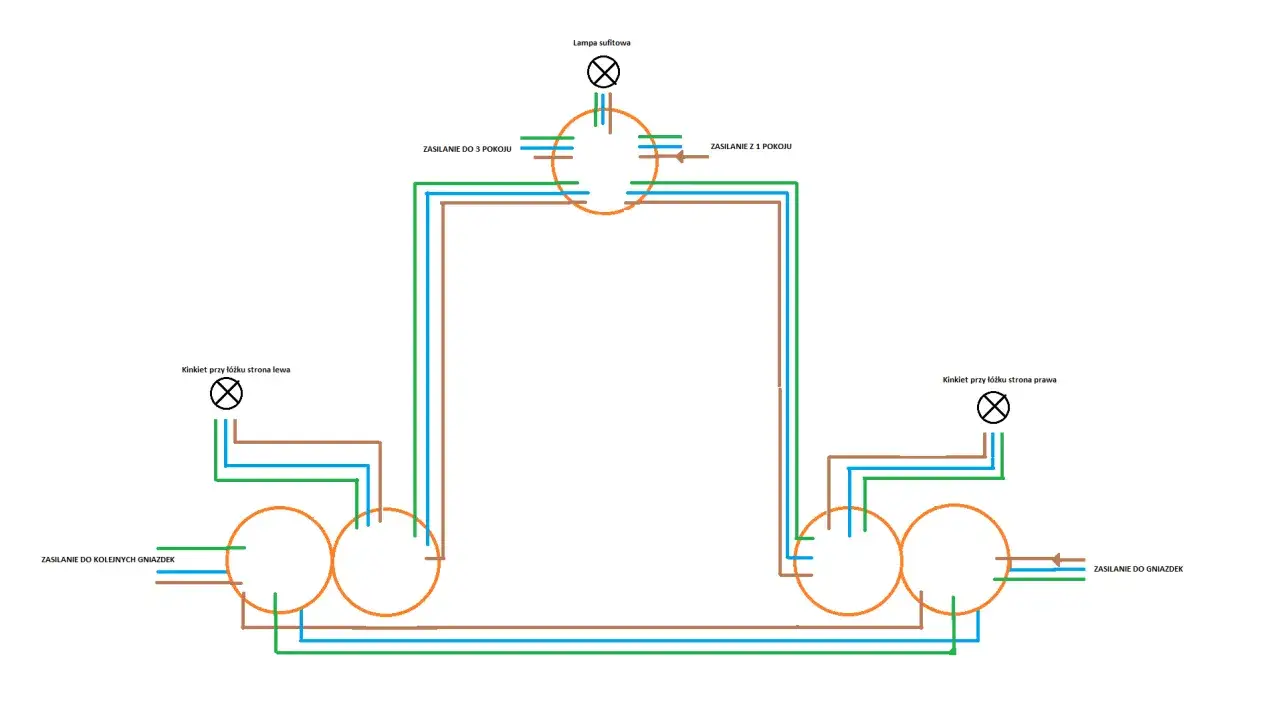

Co zrobić, gdy w suficie są dwa, trzy albo cztery przewody

To właśnie tutaj najczęściej pojawiają się wątpliwości. Liczba żył w punkcie sufitowym nie zawsze mówi wszystko, ale wiele wyjaśnia. Najpierw patrzę na układ instalacji, potem na typ lampy, a dopiero na końcu decyduję, co podłączyć.

Najbardziej mylący bywa układ z czterema przewodami, bo wygląda na prosty, a w praktyce potrafi oznaczać różne scenariusze. Jeśli masz lampę z dwiema sekcjami, taki układ daje więcej możliwości. Jeśli jednak oprawa jest zwykła, a przewodów jest więcej niż trzeba, lepiej nie łączyć ich przypadkowo. Jeden niepotrzebny przewód zostaje wtedy odizolowany i bezpiecznie zabezpieczony, ale tylko wtedy, gdy masz pewność, że rzeczywiście jest zbędny w danym połączeniu.

Takie rozróżnienie pomaga, ale nie rozwiązuje jeszcze problemu błędów, które widzę najczęściej przy domowych montażach. A tych jest kilka i część z nich powtarza się zaskakująco często.

Najczęstsze błędy przy montażu, których lepiej nie powielać

• Mylenie N z PE. To błąd, który nie zawsze od razu wywołuje awarię, ale obniża bezpieczeństwo całej oprawy.
• Praca przy wyłączonym tylko klawiszu. Na przewodach wciąż może być napięcie, więc taki skrót jest po prostu ryzykowny.
• Skręcanie gołych żył i owijanie taśmą. W domowej instalacji to zły nawyk; porządna złączka daje stabilniejsze i pewniejsze połączenie.
• Za mało miejsca w osłonie. Jeśli przewody są przyciśnięte, zacisk lub izolacja mogą z czasem ulec uszkodzeniu.
• Wieszanie oprawy na kablu. Lampa ma być podparta mechanicznie, a nie „wisieć” na połączeniach elektrycznych.
• Ignorowanie starej kolorystyki przewodów. W starszych mieszkaniach barwy często nie odpowiadają dzisiejszemu standardowi, więc sama intuicja nie wystarcza.
• Brak zgodności z klasą ochronności. Metalowa oprawa z zaciskiem PE wymaga poprawnego uziemienia, a oprawa bez takiego zacisku musi być zgodna z instrukcją producenta.

W praktyce największe problemy nie biorą się z jednego wielkiego błędu, tylko z kilku małych skrótów myślowych. Najpierw ktoś nie sprawdza napięcia, potem dobiera przewód „na oko”, a na końcu wciska wszystko pod maskownicę. I właśnie wtedy lampa działa tylko przez chwilę albo zaczyna sprawiać kłopoty po kilku dniach.

Jeśli któryś z tych punktów brzmi znajomo, to dobry moment, żeby ocenić, czy zadanie nadal jest bezpieczne do zrobienia samodzielnie. Są sytuacje, w których przerwanie pracy to rozsądna decyzja, a nie porażka.

Kiedy lepiej zatrzymać się i wezwać elektryka

Są montażowe sytuacje, w których samodzielna próba niczego nie przyspiesza. Zawieszam pracę, gdy przewody są stare, sztywne albo popękane, gdy kolory nie zgadzają się z układem instalacji, gdy w puszce jest zbyt mało miejsca na bezpieczne połączenie albo gdy po włączeniu zabezpieczenie od razu wybija. To już nie jest zwykłe podłączenie lampy, tylko sygnał, że instalacja wymaga diagnostyki.

Pomoc fachowca ma sens także wtedy, gdy oprawa jest ciężka, instalacja obsługuje kilka obwodów, zastosowano ściemniacz albo montaż dotyczy łazienki, strefy narażonej na wilgoć czy oświetlenia zewnętrznego. W takich miejscach liczy się nie tylko poprawne połączenie żył, ale też stopień ochrony, sposób mocowania i zgodność całego układu z warunkami pracy.

Jeśli wszystko jest już podłączone, zostaje jeszcze ostatni test. I to właśnie on decyduje, czy można uznać zadanie za domknięte.

Po włączeniu światła sprawdź jeszcze te trzy rzeczy

• Światło zapala się stabilnie. Brak migotania i brak opóźnienia to dobry znak, że połączenia są poprawne.
• Osłona i mocowanie siedzą sztywno. Nic nie lata, nie odstaje i nie ciągnie przewodów.
• Oprawa nie grzeje się nadmiernie. Po kilkunastu minutach pracy sprawdzam, czy obudowa zachowuje się normalnie i czy wyłącznik działa zgodnie z przeznaczeniem.

Jeśli używasz ściemniacza albo źródeł LED, patrzę też na kompatybilność. Migotanie nie zawsze oznacza wadę montażu; czasem to po prostu niezgodność zasilania, sterowania i samej żarówki. Dobra instalacja oświetleniowa nie kończy się na tym, że lampa się zaświeci. Kończy się wtedy, gdy działa stabilnie, jest zamocowana pewnie i nie budzi żadnych wątpliwości po pierwszym oraz drugim sprawdzeniu.
