Nowa lampa ma tylko dwa przewody, a z sufitu wystają kolejne żyły i nie wiadomo, co z czym połączyć? W typowym przypadku chodzi o przewód fazowy L oraz neutralny N, ale sam wygląd kabla nie wystarcza do bezpiecznego montażu. Poniżej pokazuję, jak rozpoznać właściwe przewody, przygotować miejsce pracy, wykonać połączenie i rozpoznać sytuacje, w których lepiej wezwać elektryka.
Dwa przewody w lampie zwykle oznaczają prosty układ L oraz N
- L to przewód fazowy, który powinien być rozłączany przez włącznik.
- N oznacza przewód neutralny, zwykle niebieski.
- Przed pracą trzeba wyłączyć właściwy obwód i sprawdzić brak napięcia odpowiednim miernikiem.
- Brak żółto-zielonej żyły jest prawidłowy tylko wtedy, gdy oprawa ma II klasę ochronności.
- Metalowej lampy wymagającej przewodu PE nie wolno montować w instalacji bez ochrony przeciwporażeniowej.
Co oznaczają dwa przewody wychodzące z lampy
W najprostszym układzie oprawa ma dwa przewody zasilające: jeden należy podłączyć do L, czyli fazy, a drugi do N, czyli przewodu neutralnego. W lampach oznaczenia znajdują się często na kostce, złączce albo niewielkiej naklejce wewnątrz obudowy.
Nie zakładam jednak automatycznie, że każda lampa z dwiema żyłami jest identyczna. Jeśli oprawa ma symbol dwóch kwadratów, jeden wewnątrz drugiego, oznacza to II klasę ochronności i brak konieczności podłączania przewodu ochronnego PE. Dwa przewody są wtedy normalnym rozwiązaniem.
| Oznaczenie | Znaczenie | Typowy kolor |
|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
Kolory są pomocną wskazówką, ale nie są dowodem poprawnego podłączenia, szczególnie w starszych mieszkaniach. Zdarza się, że poprzedni użytkownik lub wykonawca wykorzystał żyłę niezgodnie z jej standardowym przeznaczeniem. Dlatego przy niejasnej instalacji nie kieruję się wyłącznie barwą izolacji.
Bezpieczeństwo zaczyna się przed odkręceniem starej lampy
Podłączenie oprawy oświetleniowej pracującej przy napięciu sieciowym nie jest czynnością, którą wykonuje się przy włączniku światła ustawionym na „off”. Trzeba wyłączyć wyłącznik nadprądowy odpowiedzialny za dany obwód, a następnie zabezpieczyć go przed przypadkowym włączeniem.
Brak świecenia lampy nie oznacza jeszcze braku napięcia. Po wyłączeniu zabezpieczenia sprawdzam wszystkie przewody w punkcie montażowym za pomocą dwubiegunowego wskaźnika napięcia albo odpowiednio używanego miernika. Sam śrubokręt neonowy nie powinien być jedynym narzędziem do potwierdzenia, że instalacja jest bezpieczna.
Co przygotować do prostego montażu
- dwubiegunowy tester napięcia lub miernik,
- izolowany śrubokręt dopasowany do złączki,
- złączkę instalacyjną dopuszczoną do przewodów w danym przekroju,
- ściągacz izolacji, jeśli końce przewodów wymagają przygotowania,
- elementy mocujące dostarczone przez producenta lampy.
Nie polecam skręcania przewodów i owijania ich taśmą izolacyjną. Takie połączenie może się poluzować, nagrzewać i doprowadzić do zwarcia. Złączka sprężynowa lub solidna kostka zaciskowa zapewnia znacznie pewniejszy styk, pod warunkiem że została dobrana do rodzaju przewodu i prawidłowo zamontowana.

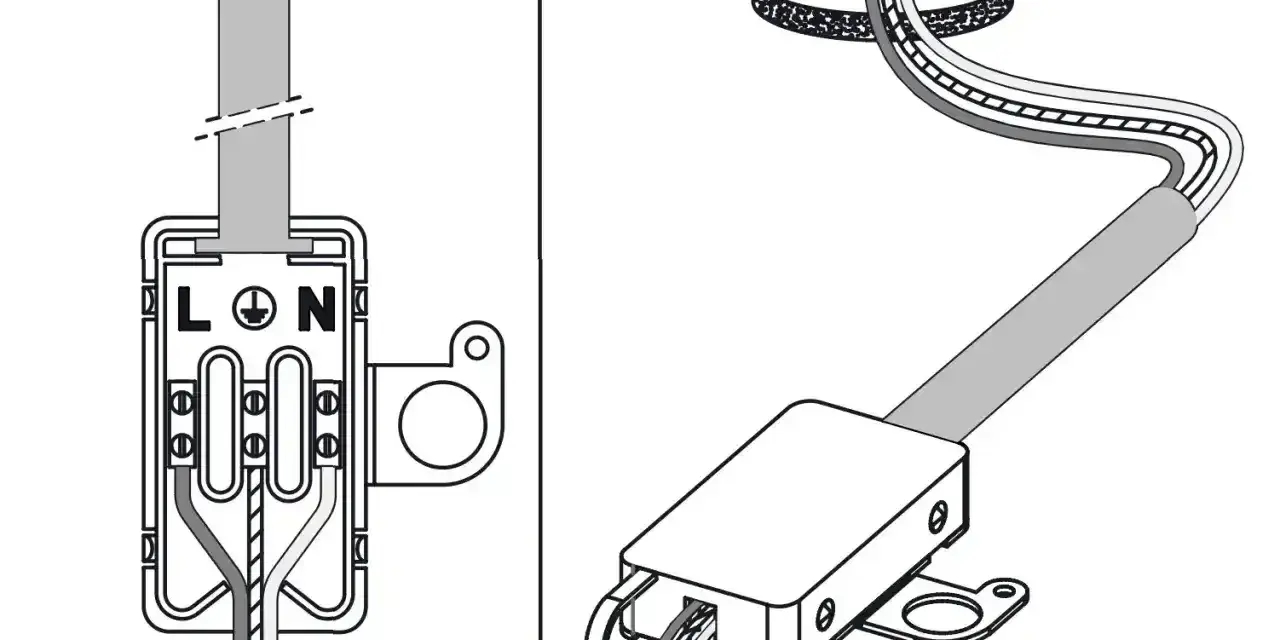

Jak podłączyć lampę z dwoma przewodami krok po kroku
Najpierw zdejmuję starą oprawę i sprawdzam, ile przewodów wychodzi z sufitu oraz czy nie są uszkodzone. Jeżeli izolacja jest krucha, nadpalona albo przewody są zbyt krótkie, nie próbuję ich na siłę wyginać. Uszkodzony punkt przyłączeniowy powinien wcześniej ocenić elektryk.
- Wyłącz zasilanie właściwego obwodu w rozdzielnicy.
- Sprawdź brak napięcia na wszystkich przewodach w miejscu montażu.
- Rozpoznaj przewód neutralny N i przewód fazowy powracający z włącznika.
- Podłącz żyłę oznaczoną L w lampie do przewodu fazowego.
- Podłącz żyłę oznaczoną N do przewodu neutralnego.
- Umieść przewody w złączce tak, aby żaden odcinek miedzi nie wystawał poza zacisk.
- Zamocuj oprawę zgodnie z instrukcją, nie obciążając samych przewodów.
- Włącz zabezpieczenie i sprawdź działanie lampy.
W instalacji oświetleniowej faza powinna trafiać na zacisk L oprawy, a przewód neutralny na N. Ma to szczególne znaczenie w lampach z wymienną żarówką, ponieważ prawidłowe rozłączanie fazy przez włącznik ogranicza ryzyko pojawienia się napięcia na elementach, których użytkownik może dotknąć podczas wymiany źródła światła.
Jeśli z sufitu wychodzą trzy żyły, żółto-zielonej nie podłączam do N ani do przypadkowego zacisku. PE zawsze pozostaje przewodem ochronnym i może być przyłączony wyłącznie do odpowiedniego zacisku ochronnego oprawy. Jeżeli lampa ma tylko dwa przewody i II klasę ochronności, przewód PE należy bezpiecznie zakończyć w osobnej złączce, zgodnie z zasadami dla danego punktu instalacji, a nie łączyć go z lampą.
Kiedy dwa przewody nie wystarczą
Najwięcej problemów pojawia się wtedy, gdy ktoś ocenia lampę wyłącznie po liczbie przewodów. Dwie żyły w oprawie mogą być prawidłowe, ale metalowa obudowa z zaciskiem uziemienia zmienia sytuację. Jeśli producent przewidział przewód PE, nie wolno pomijać go tylko dlatego, że z sufitu wystają przewody fazowy i neutralny.
W takim przypadku potrzebna jest ocena instalacji i dobranie rozwiązania zgodnego z dokumentacją oprawy. Nie należy samodzielnie mostkować przewodu ochronnego z neutralnym ani podłączać żółto-zielonej żyły do nieoznaczonego miejsca. To jeden z błędów, które mogą stworzyć realne zagrożenie przy uszkodzeniu izolacji.
Przeczytaj również: Jak ustawić czujnik zmierzchu w lampie - Poradnik krok po kroku
Trzy sytuacje wymagające szczególnej ostrożności
- Stara instalacja aluminiowa, w której przewody są kruche i łatwo pękają przy zginaniu.
- Łazienka, balkon lub zewnętrzne oświetlenie, gdzie liczy się także odpowiedni stopień ochrony IP.
- Lampa z zasilaczem, ściemniaczem albo czujnikiem, której sposób podłączenia może różnić się od prostego układu L-N.
W pomieszczeniach wilgotnych sama poprawność połączenia nie wystarczy. Oprawa musi mieć odpowiednią klasę i stopień ochrony, a miejsce montażu powinno spełniać wymagania dotyczące stref ochronnych. Przy lampie łazienkowej nie kierowałbym się wyłącznie wyglądem ani mocą żarówki.
Najczęstsze błędy przy podłączaniu lampy
Początkujący często skupiają się na tym, żeby lampa zaświeciła, a pomijają jakość i bezpieczeństwo połączenia. Tymczasem działająca oprawa nie zawsze oznacza prawidłowo wykonaną instalację. Najważniejsze jest trwałe połączenie i właściwa ochrona, nie samo chwilowe uzyskanie światła.- Łączenie przewodów na skrętkę bez odpowiedniej złączki.
- Podłączanie według kolorów bez pomiaru w starej lub przerabianej instalacji.
- Wieszanie ciężkiej lampy na przewodach zamiast na uchwycie mechanicznym.
- Upychanie przewodów pod zaciskiem, przez co część miedzi pozostaje odsłonięta.
- Łączenie PE z N albo pozostawianie przewodu ochronnego w przypadkowym miejscu.
- Włączanie zasilania przy otwartej obudowie i dotykanie elementów podczas testu.
Niepokój powinny wzbudzić także trzaski, zapach nagrzanego tworzywa, migotanie światła lub grzanie się złączki. Takich objawów nie traktuję jako drobnej niedogodności. Mogą wskazywać na luźny styk, przeciążenie albo uszkodzenie przewodu, więc zasilanie należy wyłączyć i zlecić sprawdzenie instalacji.
Jak ocenić, czy można zrobić to samodzielnie
Prosta wymiana oprawy może być do wykonania przez osobę, która potrafi bezpiecznie wyłączyć obwód, sprawdzić brak napięcia i rozpoznać oznaczenia na lampie. Warunkiem jest także czytelna instrukcja producenta oraz przewody w dobrym stanie. Niepewność co do funkcji żył jest wystarczającym powodem, żeby przerwać pracę.
Elektryka powinna sprawdzić instalację, gdy przewody są stare, nadpalone, nietypowo oznaczone albo gdy lampa wymaga PE, a punkt sufitowy go nie ma. To samo dotyczy opraw z kilkoma obwodami, sterowaniem LED, ściemniaczem lub nietypowym zasilaczem. Oszczędność na krótkim montażu nie ma sensu, jeśli ryzykuje się uszkodzenie lampy albo instalacji.
W praktyce najbezpieczniejsza zasada jest prosta: instrukcja lampy ma pierwszeństwo przed domysłami, a oznaczenia L, N i PE powinny zgadzać się zarówno na oprawie, jak i w punkcie przyłączeniowym. Gdy brakuje pewności, lepiej zostawić wyłączone zasilanie i poprosić fachowca o pomiar niż próbować kilku przypadkowych kombinacji.
Dwie żyły mogą oznaczać prosty montaż, ale nie zwalniają z kontroli
W typowej oprawie dwuprzewodowej przewód L łączy się z fazą sterowaną włącznikiem, a N z przewodem neutralnym. Cała trudność polega na tym, żeby poprawnie rozpoznać instalację, zapewnić pewny styk i upewnić się, że lampa nie wymaga ochrony PE.
Przed zamknięciem obudowy sprawdzam jeszcze, czy przewody nie są naprężone, złączka jest schowana, a mocowanie lampy przenosi jej ciężar. Taka krótka kontrola zajmuje chwilę, a często decyduje o tym, czy oświetlenie będzie działało bezpiecznie przez lata.
