Uziemienie tworzy bezpieczną drogę dla prądu uszkodzeniowego
- Przewód PE odprowadza prąd awaryjny z metalowej obudowy urządzenia.
- Bolec nie gwarantuje ochrony, jeśli nie jest prawidłowo połączony z instalacją.
- Wyłącznik różnicowoprądowy uzupełnia ochronę, ale nie zastępuje przewodu PE.
- Stare instalacje dwuprzewodowe wymagają oceny elektryka, szczególnie przed podłączeniem pralki lub zmywarki.
- Wymiana samego gniazda nie tworzy uziemienia, którego wcześniej nie było.
Po co jest uziemienie w gniazdku i co właściwie chroni
Najprościej mówiąc, uziemienie ma ochronić człowieka przed skutkami uszkodzenia urządzenia. Jeśli przewód fazowy dotknie metalowej obudowy pralki, lampy albo komputera, obudowa może znaleźć się pod napięciem. Bez sprawnej ochrony dotknięcie jej może zamknąć obwód przez ciało użytkownika.
Przewód ochronny PE, potocznie nazywany uziemieniem, tworzy wtedy kontrolowaną drogę dla prądu uszkodzeniowego. Prąd powinien popłynąć przewodem ochronnym, a zabezpieczenie w rozdzielnicy odłączyć zasilanie. Dzięki temu człowiek nie musi pełnić funkcji przewodu zastępczego.
To także powód, dla którego uziemione gniazda są szczególnie ważne w kuchni, łazience, pralni i garażu. W tych miejscach występuje więcej wilgoci, metalowych elementów oraz urządzeń o dużej mocy. Wilgotna skóra zmniejsza opór ciała, więc porażenie może mieć poważniejsze skutki.
Nie oznacza to jednak, że każde urządzenie potrzebuje przewodu ochronnego. Sprzęt wykonany w II klasie ochronności ma podwójną izolację i zwykle wtyczkę bez styku ochronnego. Jeśli na obudowie znajduje się symbol dwóch kwadratów, urządzenie zostało zaprojektowane tak, aby nie wymagało podłączenia PE.
Jak działa bolec, przewód PE i wyłącznik różnicowoprądowy

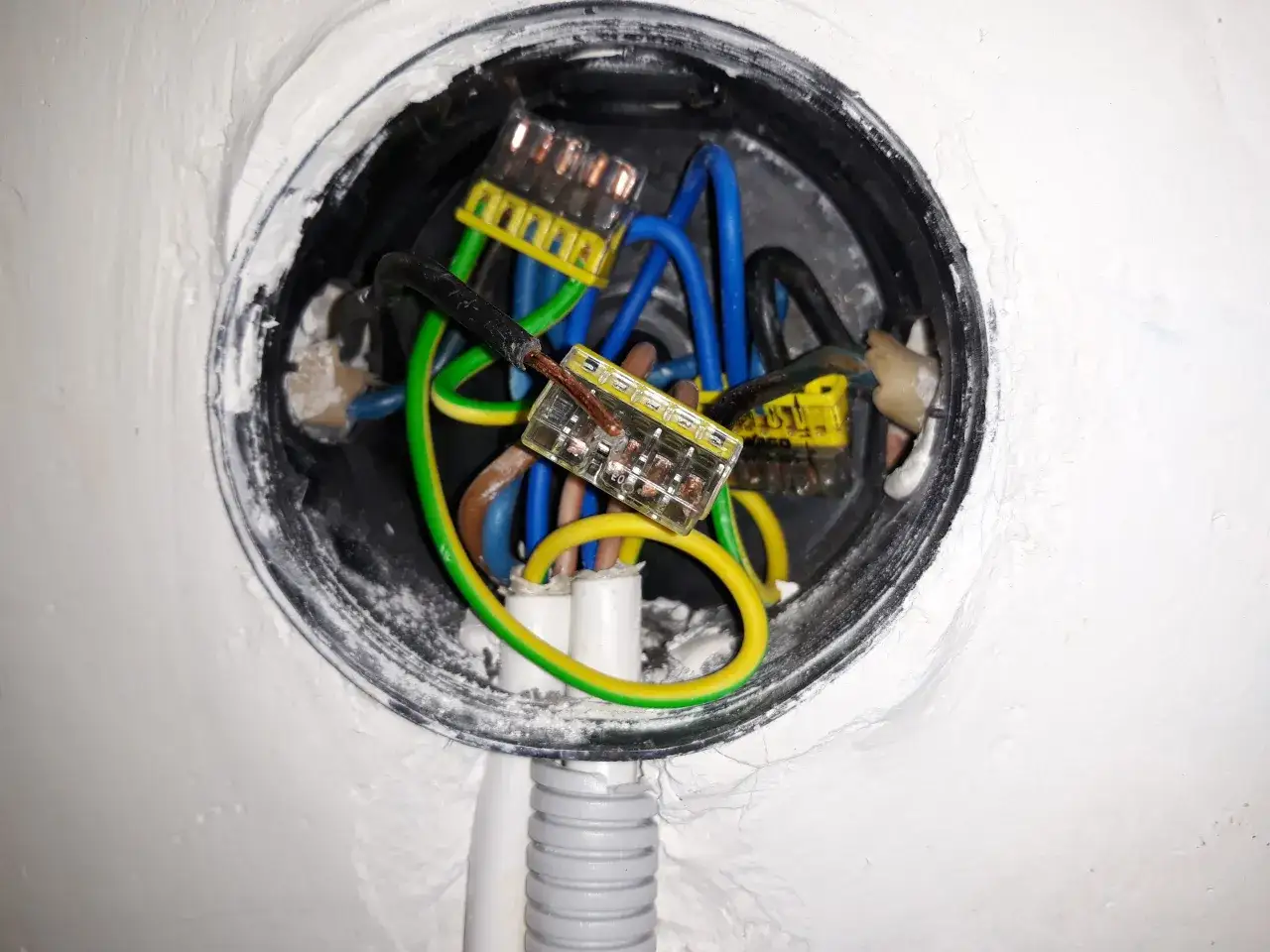

Bolec albo boczne styki ochronne w gnieździe są tylko punktem kontaktu z wtyczką. Ich zadaniem jest połączenie urządzenia z żółto-zielonym przewodem PE, który biegnie dalej przez instalację do rozdzielnicy i układu ochronnego budynku.
Przykładowy scenariusz wygląda tak. W pralce dochodzi do uszkodzenia izolacji i żyła fazowa dotyka metalowej obudowy. Prąd awaryjny przepływa przez obudowę, styk ochronny, przewód PE i zabezpieczenia. W prawidłowo wykonanej instalacji powinno dojść do samoczynnego wyłączenia zasilania.
W tym procesie może zadziałać wyłącznik nadprądowy, ale ważną rolę odgrywa również RCD, czyli wyłącznik różnicowoprądowy. Porównuje on prąd płynący przewodem fazowym i wracający przewodem neutralnym. Gdy część prądu ucieka inną drogą, na przykład przez obudowę lub ciało człowieka, urządzenie wykrywa różnicę i odłącza obwód.
W domowych instalacjach często stosuje się RCD o znamionowym prądzie różnicowym 30 mA. To ochrona uzupełniająca, a nie magiczna tarcza. Różnicówka nie naprawi przerwanego przewodu PE, nie zastąpi poprawnych połączeń i nie chroni przed każdym możliwym sposobem porażenia.
Przycisk „T” na RCD służy do sprawdzenia mechanizmu. Zgodnie z typowymi zaleceniami eksploatacyjnymi warto używać go co najmniej raz w miesiącu, o ile instrukcja konkretnego urządzenia nie wskazuje inaczej. Jeśli wyłącznik nie reaguje albo nie można go ponownie załączyć, potrzebna jest kontrola instalacji.
Gniazdo z bolcem nie zawsze oznacza bezpieczną ochronę
To jeden z najczęstszych błędów w ocenie instalacji. Sam wygląd gniazdka niczego jeszcze nie potwierdza. Bolec może być niepodłączony, przewód ochronny może być przerwany, a połączenie w puszce może być luźne lub wykonane niezgodnie ze sztuką.
W starszych mieszkaniach można spotkać instalację dwuprzewodową, w której występuje przewód fazowy oraz przewód PEN łączący funkcję neutralną i ochronną. Dawniej stosowano w gniazdach tak zwane zerowanie, czyli połączenie bolca z przewodem PEN. Nie wolno jednak traktować tego rozwiązania jak współczesnego, osobnego PE.
Największe ryzyko pojawia się przy uszkodzeniu albo przerwaniu przewodu PEN. W takiej sytuacji metalowa obudowa urządzenia może znaleźć się pod niebezpiecznym napięciem. Dlatego mostkowanie bolca z przewodem neutralnym nie powinno być wykonywane przypadkowo, zwłaszcza w instalacji, która została już częściowo zmodernizowana.
| Co widzisz w gniazdku | Co może oznaczać | Ocena |
|---|---|---|
| Gniazdo bez bolca | Brak styku ochronnego albo urządzenie przeznaczone do wtyczek bez PE | Nie podłączaj sprzętu wymagającego ochrony |
| Gniazdo z bolcem i osobnym przewodem PE | Nowocześniejszy układ ochronny | Wymaga potwierdzenia pomiarami |
| Gniazdo z bolcem i starym przewodem PEN | Możliwe zerowanie w instalacji TN-C | Nie zmieniaj samodzielnie połączeń |
| Gniazdo z bolcem, ale bez sprawnego przewodu | Sam styk ochronny bez realnej funkcji | Rozwiązanie pozorne i niebezpieczne |
W praktyce nie polegam na neonowym próbniku ani na samym testerze wpinanym do gniazda. Taki tester może wskazać część błędów, ale nie potwierdza skuteczności ochrony przeciwporażeniowej. Elektryk sprawdza między innymi ciągłość przewodu ochronnego, impedancję pętli zwarcia oraz działanie RCD.
Co zrobić, gdy w gniazdku nie ma uziemienia
Najgorszym rozwiązaniem jest udawanie, że problem nie istnieje. Wymiana starego gniazda na nowoczesne gniazdo z bolcem poprawia wygląd ściany, ale nie tworzy przewodu ochronnego. Podobnie działają tanie przejściówki, które pozwalają podłączyć wtyczkę z bolcem do gniazda bez ochrony.
Jeżeli brakuje PE, nie podłączałbym do takiego obwodu urządzeń z metalową obudową i wtyczką ze stykiem ochronnym. Dotyczy to zwłaszcza pralki, zmywarki, suszarki bębnowej, piekarnika, elektronarzędzi oraz metalowych opraw oświetleniowych.
Rozsądna kolejność działań jest prosta:
- Ogranicz używanie urządzeń wymagających styku ochronnego.
- Zleć pomiary elektrykowi z odpowiednimi uprawnieniami.
- Ustal typ instalacji, ponieważ sposób modernizacji zależy od tego, czy jest to układ TN-C, TN-S lub inny.
- Rozważ doprowadzenie osobnego PE i modernizację rozdzielnicy, jeśli pozwala na to stan budynku.
- Po pracach wykonaj pomiary odbiorcze, a nie tylko kontrolę wizualną.
W mieszkaniu w bloku zakres zmian może zależeć także od części wspólnych budynku. Nie zawsze da się po prostu poprowadzić nowy przewód od najbliższego gniazdka. Samodzielne mostkowanie N z PE albo podłączanie przewodu ochronnego do rury wodnej, gazowej czy przypadkowego elementu metalowego to ryzykowne pomysły.
Jeśli w gniazdku pojawia się iskrzenie, czuć zapach spalenizny, obudowa urządzenia „kopie” albo RCD regularnie odłącza zasilanie, wyłącz urządzenie i obwód, jeśli można zrobić to bezpiecznie. Powtarzające się zadziałanie zabezpieczenia jest sygnałem usterki, a nie przeszkodą, którą należy obejść.
Gdzie ochrona ma największe znaczenie w domu
W salonie łatwo skupić się na estetyce osprzętu, kolorze ramek i rozmieszczeniu gniazd za szafką RTV. Przy projektowaniu wnętrza nie pomijam jednak pytania, czy konkretny sprzęt ma klasę I i wymaga przewodu ochronnego. Dotyczy to również designerskich lamp z metalową podstawą.
Kuchnia i pralnia
Pralka, zmywarka, suszarka i część piekarników mają metalowe elementy połączone z ochroną. W kuchni dodatkowym problemem jest bliskość wody oraz duża liczba urządzeń podłączonych do kilku obwodów. Gniazdo z bolcem powinno być sprawne, stabilne i dostosowane do obciążenia, a nie tylko dopasowane kolorem do frontów.
Łazienka
W łazience znaczenie mają nie tylko bolce, lecz także strefy ochronne, właściwy stopień szczelności osprzętu i połączenia wyrównawcze. Wilgoć zwiększa ryzyko porażenia, dlatego montaż dodatkowego gniazda lub lampy najlepiej powierzyć elektrykowi, który zna wymagania dla pomieszczeń z wanną albo prysznicem.
Przeczytaj również: Projekt oświetlenia w domu - planuj światło jak ekspert
Oświetlenie i sprzęt elektroniczny
Metalowa oprawa oświetleniowa może wymagać przewodu ochronnego, nawet jeśli pobiera niewiele energii. Z kolei komputer, wzmacniacz albo telewizor mogą działać bez widocznego uziemienia, ale poprawne połączenie ochronne ogranicza ryzyko pojawienia się napięcia na obudowie i pomaga w pracy niektórych filtrów przeciwzakłóceniowych.
Nie należy mylić uziemienia z pełną ochroną przeciwprzepięciową. Sprawny przewód PE jest ważny dla działania instalacji i ochronników, ale nie zabezpieczy samodzielnie sprzętu przed bezpośrednim uderzeniem pioruna. Do tego potrzebny jest kompletny system ochrony odgromowej i przepięciowej dobrany do budynku.
Bezpieczne gniazdo zaczyna się od instalacji, nie od wyglądu
Odpowiedź na pytanie, po co uziemienie w gniazdku, sprowadza się do jednej rzeczy: ma stworzyć skuteczną drogę dla prądu awaryjnego i ograniczyć ryzyko, że metalowa obudowa urządzenia stanie się niebezpieczna. Najlepszy efekt daje dopiero cały układ, czyli sprawny przewód ochronny, właściwe zabezpieczenia, RCD oraz prawidłowo wykonane połączenia.
Jeśli gniazdo ma bolec, ale instalacja jest stara albo budzi wątpliwości, nie oceniaj bezpieczeństwa po samym wyglądzie. Jednorazowy pomiar elektryka może wyjaśnić więcej niż wymiana kilku ramek i zakup droższej listwy zasilającej. W domu, w którym elektryka ma służyć przez lata, to jedna z tych rzeczy, na których nie warto oszczędzać.
