Samo podłączenie zasilacza LED nie jest trudne, ale łatwo tu o dwa kosztowne błędy: złe napięcie i zbyt małą moc. W praktyce liczy się nie tylko to, gdzie wpiąć przewody, lecz także czy masz zasilacz stałonapięciowy czy stałoprądowy, jaką zostawić rezerwę i czy instalacja nie będzie się grzać. Poniżej rozkładam to na prosty, bezpieczny schemat, który sprawdza się przy taśmach, modułach i zabudowie meblowej.
Najważniejsze zasady przed montażem
- Do taśm 12 V i 24 V zwykle potrzebujesz zasilacza stałonapięciowego, a do modułów LED często drivera stałoprądowego.
- Moc zasilacza dobieraj z zapasem co najmniej 20 procent, żeby nie pracował na granicy możliwości.
- Na wejściu 230 V podłączasz zwykle L, N i czasem PE, a na wyjściu DC pilnujesz biegunowości + i -.
- Najpierw łączę stronę LED, dopiero potem zasilanie sieciowe. To ogranicza ryzyko uszkodzenia przy pierwszym starcie.
- Przy dłuższych odcinkach taśmy lepiej zasilać instalację równolegle niż liczyć na jeden punkt zasilania.
- Ściemniacz, sterownik i zasilacz muszą być ze sobą zgodne. Zwykły dimmer nie pasuje do każdego drivera.
Jak rozpoznać, jaki zasilacz pasuje do danej oprawy
Ja zawsze zaczynam od samej lampy albo taśmy, a dopiero później wybieram zasilacz. To ważniejsze, niż się wydaje, bo zasilacz do LED nie jest uniwersalny. Inny model obsłuży taśmę 12 V pod szafkami, inny panel LED, a jeszcze inny moduł diodowy w oprawie dekoracyjnej.
| Typ zasilacza | Kiedy go stosuję | Na co patrzę | Czego nie robić |
|---|---|---|---|
| Stałonapięciowy | Taśmy LED 12 V i 24 V, część dekoracyjnych systemów niskonapięciowych | Napięcie wyjściowe, moc w watach, polaryzację | Nie podłączać do niego modułów wymagających stałego prądu |
| Stałoprądowy | Moduły LED, panele i oprawy, które mają podany prąd w mA | Prąd wyjściowy i zakres napięcia pracy | Nie zastępować go zwykłym zasilaczem 12 V albo 24 V |
W praktyce najwięcej pomyłek dotyczy taśm LED. Jeśli na etykiecie widzisz 12 V albo 24 V, szukasz zasilacza stałonapięciowego o takim samym napięciu. Jeśli producent oprawy podaje 300 mA, 350 mA albo 700 mA, w grę wchodzi driver stałoprądowy. To nie jest detal techniczny dla wtajemniczonych, tylko podstawowa rzecz, od której zależy, czy lampa w ogóle będzie działać.
Według zaleceń producentów takich jak Mean Well, rozróżnienie między trybem stałonapięciowym i stałoprądowym jest kluczowe, bo oba systemy pracują zupełnie inaczej. To właśnie ten punkt warto sprawdzić jako pierwszy, zanim jeszcze zaczniesz montaż. Dzięki temu łatwiej przejdziesz do samego podłączenia.

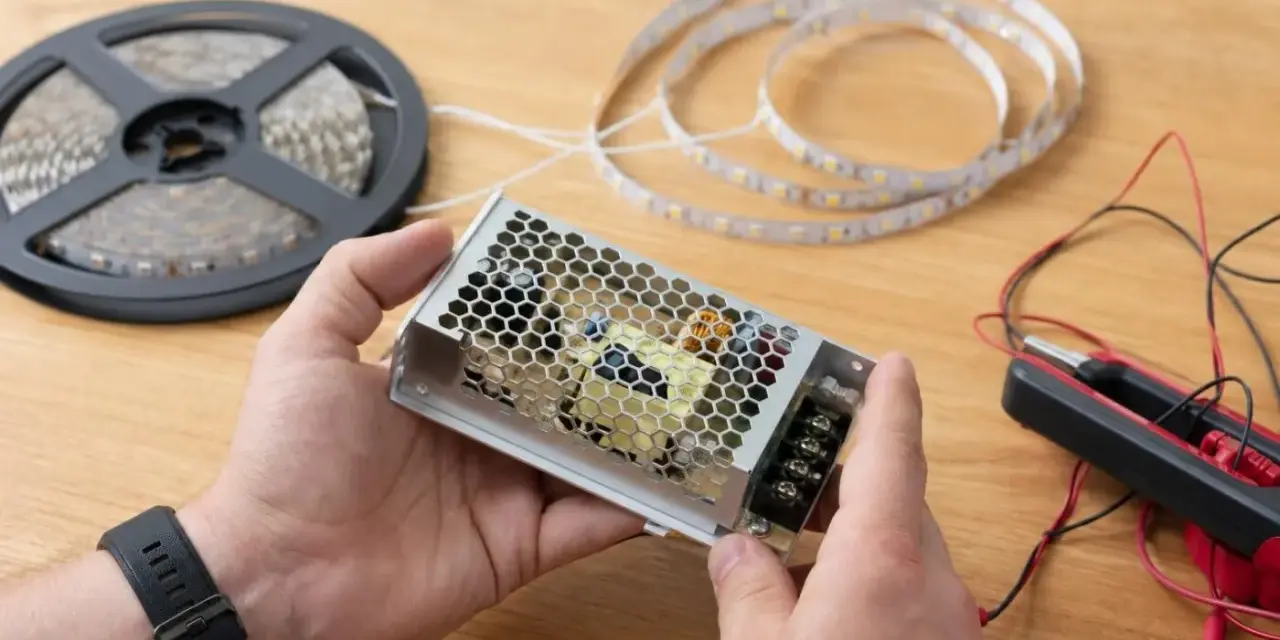

Jak wykonać podłączenie krok po kroku
W prostych instalacjach wygląda to tak: najpierw łączysz wyjście zasilacza z odbiornikiem LED, a dopiero potem wpinasz stronę 230 V. To bezpieczniejsza kolejność niż odwrotna, bo ogranicza ryzyko niepotrzebnych skoków prądu przy starcie. W praktyce robię to zawsze w tej samej kolejności, bez improwizacji.
- Odłącz zasilanie sieciowe i upewnij się, że instalacja jest martwa.
- Sprawdź oznaczenia na obudowie zasilacza: wejście to zwykle AC IN, wyjście to DC OUT, + i -.
- Podłącz przewody po stronie LED zgodnie z biegunowością. Plus musi trafić na plus, minus na minus.
- Jeśli zasilacz ma wejście 230 V, podłącz przewód fazowy do L, neutralny do N, a ochronny do PE, o ile urządzenie go wymaga.
- Dokręć zaciski mocno, ale bez ich uszkadzania. Luźny styk to częsty powód migotania i grzania się przewodu.
- Zabezpiecz nieużywane żyły i nie zostawiaj odsłoniętych końcówek.
- Dopiero na końcu podaj zasilanie i sprawdź, czy światło startuje równo oraz bez trzasków, pulsowania i zapachu przegrzania.
Jeśli masz zasilacz wtyczkowy, sprawa jest prostsza, bo część sieciową po prostu wpinasz do gniazdka. Przy zasilaczu modułowym albo hermetycznym pracujesz już na zaciskach śrubowych i tutaj łatwiej o błąd. W takich instalacjach, zwłaszcza stałych i zabudowanych, wolę trzymać się zasady: jeśli strona 230 V nie jest dla ciebie oczywista, lepiej zlecić ją elektrykowi.
Ta kolejność ma znaczenie również dlatego, że niektóre zasilacze i drivery lepiej znoszą uruchamianie przy już podłączonym obciążeniu. To drobiazg, który później procentuje stabilniejszą pracą całego układu. Następny krok to już dobór mocy i sprawdzenie, czy zasilacz nie będzie przeciążony.
Jak dobrać moc i zostawić bezpieczny zapas
Tu większość osób popełnia ten sam błąd: bierze zasilacz „na styk”. Z zewnątrz wydaje się to oszczędnością, ale w praktyce urządzenie pracuje wtedy cieplej, głośniej i krócej. Ja przy takich instalacjach zostawiam minimum 20 procent zapasu mocy, a przy zabudowie meblowej lub słabszej wentylacji czasem nawet więcej.
Liczenie jest proste: moc taśmy lub oprawy mnożysz przez długość, a potem dodajesz rezerwę. Jeśli taśma pobiera 9,6 W/m i ma 5 m, całość zużyje 48 W. Z zapasem 20 procent szukasz więc zasilacza o mocy co najmniej 58 W, czyli praktycznie 60 W. To drobna różnica w cenie, ale duża różnica w komforcie pracy.
| Przykład | Obliczenie | Minimum techniczne | Wybór praktyczny |
|---|---|---|---|
| Taśma 5 m, 9,6 W/m | 5 x 9,6 W = 48 W | 48 W | 60 W lub 75 W |
| Taśma 3 m, 14,4 W/m | 3 x 14,4 W = 43,2 W | 43,2 W | 60 W |
Przy taśmach warto też pamiętać o długości jednego odcinka. LEDVANCE zwraca uwagę, że dla wielu rozwiązań 12 V sensowny limit to około 8 metrów, a dla 24 V około 12 metrów, jeśli nie stosujesz dodatkowego wspomagania. Przy dłuższych fragmentach potrzebny bywa repeater albo zasilanie z kilku punktów. To nie jest marketing, tylko sposób na uniknięcie spadku jasności na końcu listwy.
Jeśli zasilacz ma pracować w zabudowie, nie wciskam go „na sztywno” między płyty. Zostawiam mu miejsce na odprowadzenie ciepła, bo przegrzanie skraca żywotność szybciej niż nominalny czas pracy. Na zewnątrz albo w wilgotnym miejscu patrzę także na szczelność obudowy; w takich warunkach potrzebujesz rozwiązania dobranego do otoczenia, a nie tylko do mocy. To prowadzi wprost do kolejnego problemu: typowych błędów montażowych.
Najczęstsze błędy przy montażu i co z nich wynika
W większości awarii nie winny jest „zły zasilacz”, tylko drobny błąd na etapie montażu. Najczęściej widzę cztery powtarzające się sytuacje: zły typ zasilacza, brak zapasu mocy, pomylenie polaryzacji i zbyt długi odcinek zasilany z jednego punktu. Każda z nich daje inny objaw, ale źródło problemu jest podobne.
| Błąd | Co widać po uruchomieniu | Skutek | Jak to naprawić |
|---|---|---|---|
| Zasilacz o zbyt małej mocy | Migotanie, gaśnięcie, ciepła obudowa | Przeciążenie i skrócenie żywotności | Wymienić na model z rezerwą mocy |
| Złe napięcie wyjściowe | Światło świeci słabo albo wcale | Nieprawidłowa praca albo uszkodzenie | Dopasować 12 V do 12 V, 24 V do 24 V |
| Odwrócona polaryzacja | Brak świecenia lub niestabilna praca | Możliwe uszkodzenie układu | Sprawdzić + i - przed podaniem zasilania |
| Łączenie typu CV z wymagającym CC | Instalacja nie startuje poprawnie | Brak zgodności systemu | Użyć drivera zgodnego z oprawą |
| Zbyt długi odcinek na jednym zasilaniu | Jaśniej przy zasilaczu, słabiej na końcu | Spadek napięcia | Zasilać równolegle lub z obu końców |
Warto też sprawdzić, czy wszystkie końcówki są dobrze osadzone. Luźny zacisk potrafi dać efekt trudny do rozpoznania: instalacja działa, ale po kilku minutach zaczyna pulsować albo miejscowo się nagrzewa. To właśnie takie usterki najczęściej wracają po tygodniu, a nie od razu po pierwszym uruchomieniu.
Jeśli planujesz bardziej rozbudowany układ, na przykład pod szafkami, w witrynie albo w regale, kolejny temat staje się równie ważny jak sam zasilacz: sterowanie, ściemnianie i sposób prowadzenia przewodów. Tam różnice między prostą instalacją a dobrą instalacją widać najszybciej.
Ściemnianie, RGB i długie odcinki wymagają zgodnych elementów
Nie każdy zasilacz współpracuje z każdym sterowaniem. To częsty problem, bo na etapie zakupu łatwo założyć, że „byle działało z LED”. W praktyce trzeba dopasować nie tylko napięcie, ale też metodę regulacji światła. Dla jednych systemów stosuje się ściemniacze fazowe, dla innych 0-10 V, DALI albo PWM, czyli sterowanie impulsowe.
Ściemniacz musi pasować do drivera
Jeśli zasilacz nie jest opisany jako ściemnialny, zwykły włącznik ze ściemnianiem może nic nie dać albo spowodować migotanie. Przy prostych taśmach spotyka się najczęściej PWM, a przy oprawach sufitowych i systemach technicznych częściej 0-10 V lub DALI. Ja zawsze sprawdzam to na etapie zakupu, bo późniejsza wymiana sterownika bywa droższa niż sam zasilacz.
Przy RGB potrzebny jest sterownik
Jednokolorowa taśma LED potrzebuje tylko zasilacza. RGB albo RGBW wymaga już dodatkowego kontrolera między zasilaczem a taśmą. To sterownik rozdziela kanały kolorów i dopiero on decyduje, jak ma wyglądać efekt końcowy. Bez niego instalacja nie będzie działać zgodnie z przeznaczeniem, nawet jeśli napięcie się zgadza.
Przeczytaj również: Oświetlenie schodowe LED - Podłącz sam i unikaj błędów!
Długie odcinki lepiej zasilać równolegle
Przy dłuższych taśmach nie lubię jednego punktu zasilania na samym początku. Im dalej od zasilacza, tym większy spadek napięcia i różnica w jasności. Dlatego przy długich odcinkach prowadzę zasilanie równolegle albo doprowadzam je z obu końców. LEDVANCE podaje też, że przy taśmach trzeba pilnować wspólnej polaryzacji przy łączeniu odcinków, bo to ogranicza błędy montażowe i późniejsze poprawki.W instalacjach meblowych i dekoracyjnych ta sekcja robi największą różnicę. Dobrze dobrany zasilacz to jedno, ale bez zgodnego sterowania i sensownego prowadzenia przewodów efekt końcowy szybko zaczyna wyglądać tanio zamiast nowocześnie. Został jeszcze ostatni krok: kontrola po uruchomieniu.
Co sprawdzam po pierwszym uruchomieniu, żeby instalacja działała długo
Po włączeniu nie zamykam od razu tematu. Daję instalacji kilkanaście minut pracy i sprawdzam trzy rzeczy: czy światło świeci równo, czy zasilacz się nie nagrzewa nadmiernie i czy nie ma migotania przy minimalnym poruszeniu przewodu. To prosta kontrola, ale właśnie ona najczęściej wychwytuje błędy, zanim zamienią się w awarię.
- jasność na całej długości taśmy jest zbliżona;
- obudowa zasilacza nie robi się niepokojąco gorąca;
- zaciski są sztywne, bez luzu i bez iskrzenia;
- żaden przewód nie jest przygnieciony przez mebel lub profil;
- instalacja działa stabilnie po kilku cyklach włączania i wyłączania.
Jeśli coś budzi wątpliwość, nie „przepracowuję” problemu na siłę. Najczęściej szybciej i taniej jest poprawić jedno połączenie albo dobrać mocniejszy model niż później wymieniać taśmę, która dostała za duże obciążenie. Przy stałej instalacji 230 V, zwłaszcza w kuchni, garderobie albo w zabudowie na wymiar, taki rozsądny margines bezpieczeństwa naprawdę się opłaca.
Dobrze wykonane podłączenie zasilacza LED nie polega na samym wpięciu przewodów, tylko na zgodności napięcia, mocy, typu sterowania i warunków montażu. Gdy te cztery rzeczy są dopięte, instalacja świeci stabilnie, nie grzeje się i nie wymaga ciągłych poprawek.
