Trzy przewody wystające z puszki zwykle oznaczają klasyczny układ dla łącznika świecznikowego, czyli podwójnego włącznika sterującego dwiema sekcjami lampy. Pokażę, jak rozpoznać przewód fazowy, gdzie podłączyć wyjścia na żyrandol oraz kiedy taki montaż trzeba przerwać i zlecić elektrykowi.
Trzy przewody wystarczą do sterowania dwiema sekcjami oświetlenia
- L to przewód fazowy doprowadzający zasilanie do włącznika.
- L1 i L2 prowadzą napięcie do dwóch niezależnych obwodów lampy.
- Przed pracą trzeba wyłączyć zabezpieczenie i sprawdzić brak napięcia miernikiem.
- Kolor żyły jest wskazówką, ale w starej instalacji nie może być jedynym kryterium.
- Przewodu neutralnego N zwykle nie podłącza się do samego włącznika.
Co oznaczają trzy przewody przy podwójnym włączniku
Podwójny włącznik, nazywany też łącznikiem świecznikowym, ma dwa niezależne klawisze. Jeden może zapalać część żyrandola z trzema żarówkami, a drugi pozostałe źródła światła. Do jego obsługi potrzebne są najczęściej trzy żyły: jedna fazowa zasilająca oraz dwa przewody powrotne do lampy.
| Oznaczenie | Funkcja | Gdzie podłączyć |
|---|---|---|
| L | Stała faza doprowadzona do włącznika | Zacisk wspólny L, COM lub oznaczony symbolem fazy |
| L1 | Faza załączana przez pierwszy klawisz | Zacisk pierwszego wyjścia |
| L2 | Faza załączana przez drugi klawisz | Zacisk drugiego wyjścia |

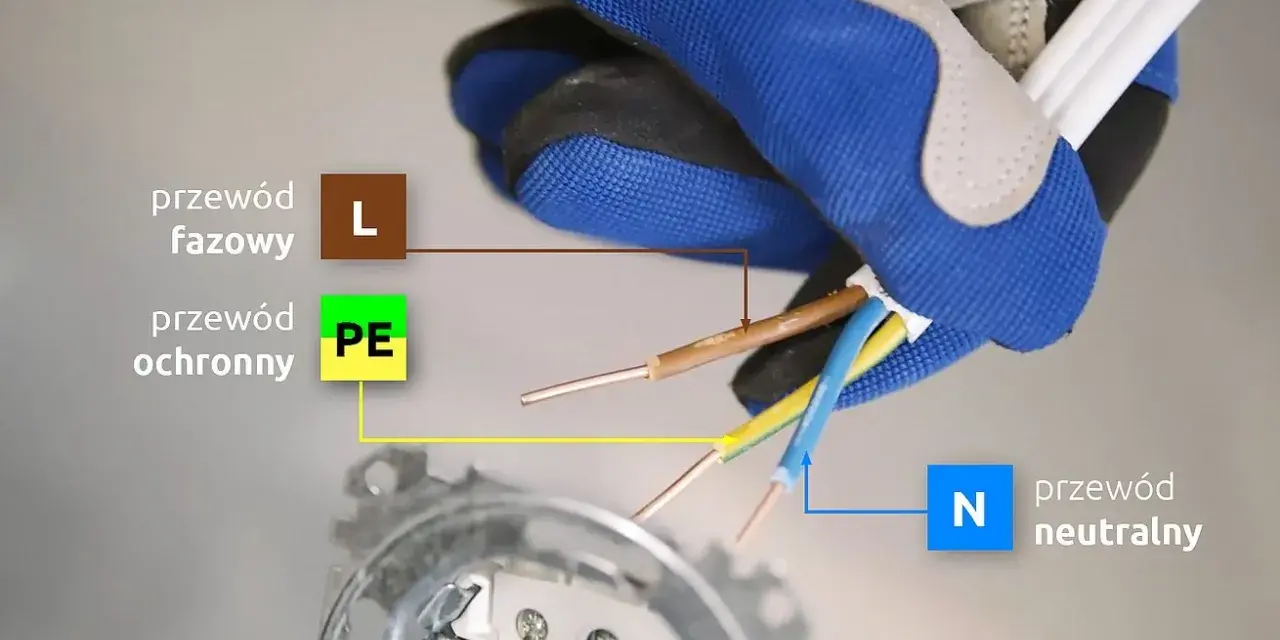

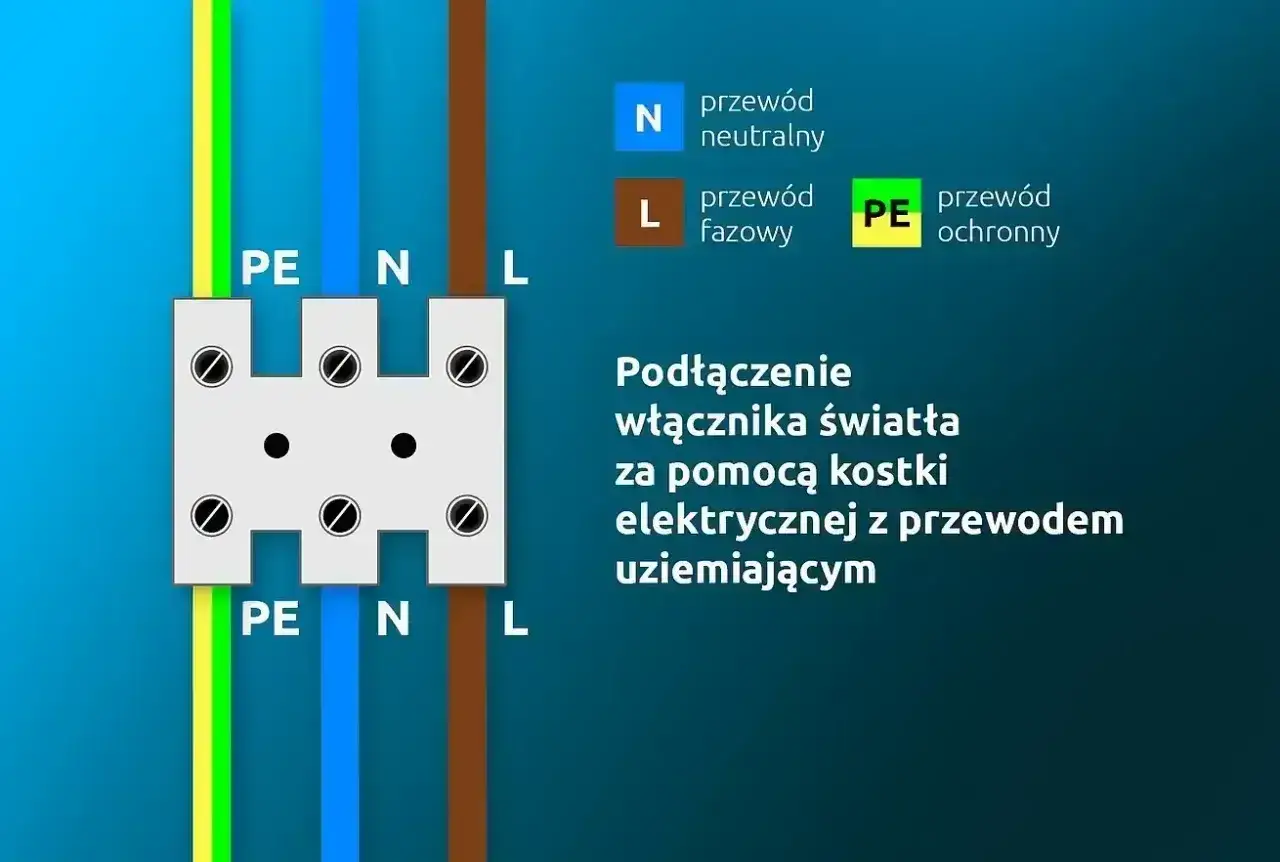

W tym układzie przewód neutralny N biegnie zwykle bezpośrednio do oprawy, a nie przez włącznik. Podobnie przewód ochronny PE powinien trafić do zacisku ochronnego oprawy, jeśli oprawa go wymaga. Sam fakt, że w puszce widzisz trzy żyły, nie daje jednak pełnej pewności co do ich funkcji.
W nowej instalacji przewód fazowy powinien mieć kolor brązowy, czarny lub szary, neutralny jest niebieski, a ochronny żółto-zielony. W starszych mieszkaniach kolory bywają pomieszane albo niezgodne z obecnymi zasadami, dlatego ja traktuję je tylko jako podpowiedź, nigdy jako dowód.
Jak rozpoznać zaciski przed rozpoczęciem pracy
Najpierw obejrzyj oznaczenia na obudowie włącznika. Zacisk wspólny może być opisany jako L, COM, P albo wyróżniony innym kolorem. Dwa pozostałe zaciski, najczęściej L1 i L2, odpowiadają za wyjścia sterowane przez poszczególne klawisze.
Przed dotknięciem przewodów wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy. Samo zgaszenie światła nie wystarcza, ponieważ klawisz może odcinać tylko część obwodu. Po wyłączeniu zabezpieczenia sprawdź brak napięcia dwubiegunowym wskaźnikiem napięcia lub miernikiem na wszystkich żyłach.- Nie pracuj wyłącznie na podstawie próbnika neonowego.
- Nie zakładaj, że wyłączony klawisz oznacza bezpieczny przewód.
- Nie zmieniaj funkcji przewodu niebieskiego ani żółto-zielonego bez pewnej identyfikacji instalacji.
- Jeśli nie potrafisz sprawdzić napięcia, przerwij pracę i wezwij elektryka.
Dobrym zwyczajem jest zrobienie zdjęcia starego podłączenia przed odłączeniem przewodów. Nie zastępuje ono pomiaru, ale pomaga odtworzyć układ, gdy oznaczenia na nowym mechanizmie są rozmieszczone inaczej.
Podłączenie krok po kroku
Po potwierdzeniu, że instalacja jest bez napięcia, przygotuj włącznik, wkrętak, miernik oraz odpowiednie końcówki przewodów. Żyły powinny być czyste, niezwęglone i pozbawione uszkodzeń izolacji. Jeśli miedź jest czarna, krucha albo zbyt krótka, nie wciskaj jej na siłę do zacisku.
- Odłącz stary mechanizm i ustal, który przewód był podłączony do zacisku wspólnego.
- Wprowadź przewód fazowy do zacisku L lub COM.
- Podłącz pierwszy przewód powrotny do zacisku L1.
- Podłącz drugi przewód powrotny do zacisku L2.
- Dokręć zaciski, ale bez nadmiernej siły, która może uszkodzić mechanizm.
- Ułóż przewody w puszce tak, aby nie były załamane bezpośrednio przy zaciskach.
- Przykręć lub zamocuj mechanizm, załóż ramkę i klawisze.
- Włącz zabezpieczenie i sprawdź oba klawisze osobno.
Jeżeli po włączeniu pierwszy klawisz zapala drugą sekcję, a drugi pierwszą, instalacja nadal działa poprawnie. Możesz po prostu zamienić przewody L1 i L2, oczywiście po ponownym odłączeniu napięcia. Nie wolno natomiast zamieniać przewodu fazowego z przewodem ochronnym ani neutralnym.
W wielu modelach zaciski są sprężynowe i nie wymagają mocnego dokręcania. Zawsze sprawdzam instrukcję konkretnego mechanizmu, bo podobnie wyglądające włączniki mogą mieć różny układ zacisków, dodatkowy podświetlacz albo funkcję schodową.
Kiedy trzy przewody nie oznaczają typowego układu
Najczęstsza pomyłka polega na uznaniu każdego zestawu trzech żył za układ L, L1 i L2. W puszce mogą znajdować się także przewody prowadzące do drugiego włącznika, połączenia przelotowe albo nietypowo wykorzystana żyła. Bez pomiaru nie da się tego rozstrzygnąć samym wyglądem.
Instalacja z przewodem ochronnym w puszce
Jeśli w puszce znajduje się żyła żółto-zielona, nie podłączaj jej do zacisku L, L1 ani L2. To przewód ochronny PE, przeznaczony do ochrony przeciwporażeniowej. Powinien być zakończony i połączony zgodnie ze schematem całej instalacji, a nie używany jako dodatkowa faza.
Stara instalacja z nietypowymi kolorami
W budynkach z dawnych lat można spotkać przewody o kolorach, które nie odpowiadają współczesnym oznaczeniom. Czasem niebieska żyła została wykorzystana jako przewód fazowy, co jest sygnałem, że instalację trzeba dokładnie zidentyfikować i właściwie oznaczyć. Kolor nie unieważnia pomiaru.
Przeczytaj również: Łączenie taśm LED RGB - Jak to zrobić dobrze? Poradnik
Włącznik z podświetleniem lub elektroniką
Niektóre podwójne włączniki z podświetleniem, czujnikiem albo modułem smart wymagają przewodu neutralnego. Jeżeli w puszce masz tylko fazę i dwa powroty, taki model może nie działać prawidłowo albo lampy LED mogą delikatnie migać po wyłączeniu.
W takiej sytuacji nie dorabiaj przewodu przez przypadkowe mostkowanie. Trzeba sprawdzić schemat producenta i ustalić, czy dany mechanizm jest przeznaczony do instalacji bez N. To właśnie tutaj najczęściej kończy się prosty montaż klasycznego włącznika.
Najczęstsze błędy przy podłączaniu podwójnego włącznika
Błąd w zacisku L zwykle powoduje, że włącznik nie działa albo napięcie pojawia się w niewłaściwym miejscu. Z kolei pomylenie L1 i L2 najczęściej tylko odwraca kolejność klawiszy. Groźniejsze jest podanie fazy na przewód ochronny lub pozostawienie luźnej żyły, która może się wysunąć z zacisku.
- Brak pomiaru przed rozpoczęciem pracy.
- Podłączenie fazy do jednego z wyjść zamiast do zacisku wspólnego.
- Łączenie przewodów przez skręcanie ich bez odpowiedniej złączki.
- Zbyt długie odizolowanie żyły, przez co odsłonięta miedź wystaje poza zacisk.
- Upychanie mechanizmu w zbyt płytkiej lub uszkodzonej puszce.
- Zakładanie, że przewód niebieski zawsze jest neutralny, mimo że instalacja jest stara.
Po montażu sprawdź, czy klawisze pracują bez trzasków, a mechanizm nie przesuwa się w puszce. Jeśli wyłącznik nadprądowy natychmiast zadziała, pojawi się zapach spalenizny, iskrzenie albo obudowa zacznie się nagrzewać, wyłącz zasilanie i nie wykonuj kolejnych prób.
Kiedy lepiej zrezygnować z samodzielnego montażu
Prosty układ z trzema prawidłowo rozpoznanymi przewodami nie jest skomplikowany, ale pracujesz przy instalacji 230 V. Samodzielne podłączenie ma sens wyłącznie wtedy, gdy potrafisz bezpiecznie odłączyć obwód, sprawdzić brak napięcia i odczytać oznaczenia mechanizmu.
Elektryk powinien sprawdzić instalację, gdy przewody są stare, aluminiowe, nadpalone lub mają niejasne funkcje. Pomoc fachowca jest potrzebna także przy włącznikach schodowych, modułach smart, zmianie całego układu oświetlenia oraz wtedy, gdy zabezpieczenie wyłącza się po montażu.
W praktyce najwięcej problemów nie wynika z samego włącznika, tylko z błędnej oceny tego, co znajduje się w puszce. Jeśli nie masz pewności, który przewód jest fazą, koszt krótkiego pomiaru przez elektryka jest rozsądniejszy niż ryzyko porażenia, uszkodzenia oprawy lub pożaru.
Prosty test po montażu, który oszczędza późniejszych problemów
Po przywróceniu zasilania włącz pierwszy klawisz, drugi, a na końcu oba jednocześnie. Sprawdź, czy każda sekcja lampy reaguje niezależnie i czy światło nie miga. Przy żarówkach LED zwróć uwagę na delikatne żarzenie po wyłączeniu, bo może wskazywać na niekompatybilne podświetlenie lub niewłaściwy typ mechanizmu.
Jeżeli działanie jest prawidłowe, wyłącz zasilanie jeszcze raz i upewnij się, że mechanizm jest stabilnie osadzony, a żadna odsłonięta część przewodu nie wystaje poza zacisk. Taka krótka kontrola końcowa daje większą pewność niż samo sprawdzenie, czy lampa się zaświeciła.Najważniejsza zasada pozostaje prosta: przy typowym układzie przewód fazowy trafia do L lub COM, a dwa przewody sterujące do L1 i L2. Gdy kolory, liczba żył albo zachowanie obwodu nie pasują do tego schematu, nie zgaduj. W instalacjach elektrycznych ostrożność nie spowalnia pracy, tylko chroni dom i jego mieszkańców.
