Plątanina przewodów za szafką, oprawą albo w puszce potrafi wyglądać jak mały labirynt. Żeby ustalić, który kabel prowadzi do konkretnego gniazda, lampy lub włącznika, trzeba połączyć oględziny z pomiarem, a przy instalacji 230 V przede wszystkim zachować bezpieczną kolejność działań. Pokażę, jak rozpoznać przewody po kolorach, sprawdzić ich ciągłość multimetrem i odróżnić metody odpowiednie dla instalacji od tych przeznaczonych do kabli internetowych czy antenowych.
Najważniejsze informacje o identyfikacji przewodów
- Wyłącz zasilanie przed pomiarem ciągłości lub rezystancji.
- Kolor izolacji pomaga rozpoznać funkcję żyły, ale w starej albo przerabianej instalacji nie daje pewności.
- Multimetr z funkcją ciągłości pozwala znaleźć dwa końce tego samego przewodu.
- Próbnik jednobiegunowy nie powinien być jedynym narzędziem do potwierdzenia braku napięcia.
- Identyfikator przewodów z generatorem tonu dobrze sprawdza się przy kablach niskonapięciowych i teleinformatycznych.
Zacznij od ustalenia, z jakim kablem masz do czynienia
Zanim przyłożę sondy miernika, sprawdzam, czy mam do czynienia z przewodem instalacji 230 V, kablem oświetleniowym, przewodem głośnikowym, antenowym czy skrętką komputerową. To ważne, ponieważ ta sama metoda nie pasuje do każdego kabla, a pomiar rezystancji na obwodzie pozostającym pod napięciem może uszkodzić miernik i stworzyć zagrożenie.
Przy przewodach elektrycznych najpierw oglądam trasę kabla, puszki, oprawy i rozdzielnicę. Pomaga też wyłączenie odpowiedniego wyłącznika nadprądowego oraz sprawdzenie, czy zgasła właściwa lampa lub przestało działać konkretne gniazdo. Nie traktuję jednak samego zgaśnięcia światła jako dowodu bezpieczeństwa, bo w jednej puszce mogą znajdować się różne obwody zasilane z kilku zabezpieczeń.
Co przygotować
- dwubiegunowy tester napięcia,
- multimetr z funkcją testu ciągłości,
- izolowane sondy pomiarowe,
- taśmę opisową lub oznaczniki przewodów,
- latarkę i dokumentację instalacji, jeśli jest dostępna.
Przy prostym kablu sygnałowym często wystarczy tester ciągłości. Przy instalacji domowej 230 V potrzebuję dodatkowo narzędzia do sprawdzenia obecności napięcia. Jeśli przewody są nieopisane, izolacja jest uszkodzona albo instalacja była wielokrotnie modernizowana, rozsądniej zlecić pomiar elektrykowi.
Kolory przewodów pomagają, ale nie rozstrzygają sprawy
W typowej instalacji jednofazowej przewód fazowy L ma izolację brązową, czarną lub szarą, neutralny N jest jasnoniebieski, a ochronny PE ma kolor żółto-zielony. Taki układ wynika z oznaczeń stosowanych w europejskich instalacjach niskiego napięcia i jest dobrym punktem wyjścia, zwłaszcza przy nowym oświetleniu.
| Oznaczenie | Typowy kolor | Funkcja |
|---|---|---|
| L | brązowy, czarny lub szary | przewód fazowy doprowadzający napięcie |
| N | jasnoniebieski | przewód neutralny, roboczy |
| PE | żółto-zielony | przewód ochronny połączony z uziemieniem |
| L1, L2, L3 | najczęściej brązowy, czarny, szary | poszczególne fazy w instalacji trójfazowej |
Nie zakładam jednak, że kolor automatycznie mówi prawdę. W starszych mieszkaniach można spotkać przewody o dawnych oznaczeniach, a podczas remontów ktoś mógł wykorzystać żyłę w sposób niezgodny z pierwotnym przeznaczeniem. Żółto-zielonego przewodu nie wolno traktować jako zwykłej żyły roboczej, nawet jeśli w danym miejscu nie widać prawidłowego połączenia ochronnego.
W instalacji oświetleniowej pojawia się jeszcze przewód powrotny, czyli żyła, na której napięcie występuje dopiero po włączeniu klawisza. Może mieć kolor czarny albo brązowy i nie zawsze da się go odróżnić od fazy stałej bez pomiaru. To właśnie dlatego sama ocena izolacji często nie wystarcza do ustalenia, który kabel steruje konkretną lampą.
Najpewniejsza metoda na odłączonej instalacji

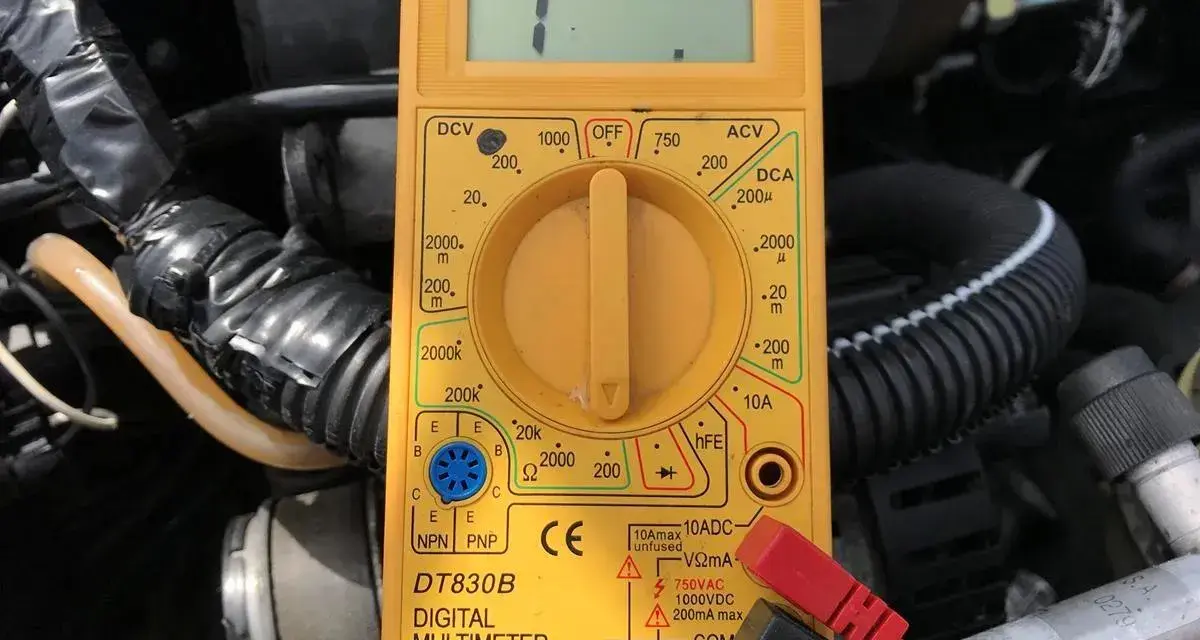

Jeśli chcę znaleźć drugi koniec konkretnego przewodu, korzystam z testu ciągłości. Miernik wysyła niewielki prąd przez badaną żyłę i sygnalizuje, czy obwód jest zamknięty. Ten pomiar wykonuje się wyłącznie po odłączeniu napięcia, najlepiej po sprawdzeniu jego braku dwubiegunowym testerem.
Jak sprawdzić ciągłość krok po kroku
- Wyłącz właściwy obwód w rozdzielnicy.
- Sprawdź testerem dwubiegunowym, czy między przewodami nie ma napięcia.
- Odłącz badaną żyłę od zacisku, urządzenia lub oprawy.
- Ustaw multimetr na symbol brzęczyka albo najniższy zakres pomiaru rezystancji.
- Na jednym końcu przewodu połącz badaną żyłę z drugą żyłą, na przykład krótkim odcinkiem przewodu.
- Na drugim końcu przykładaj sondy do kolejnych par żył.
- Gdy miernik zapiszczy lub pokaże bardzo małą rezystancję, znalazłeś odpowiadający sobie kabel.
- Usuń tymczasowe połączenie i oznacz oba końce przewodu.
Przykład jest prosty. W puszce mam cztery przewody, a przy lampie nie wiem, który z nich do niej prowadzi. Łączę dwie żyły w puszce, a przy oprawie sprawdzam kolejne pary. Para, która zamyka obwód, wskazuje właściwe żyły, nawet jeśli wszystkie mają podobny kolor.
Przy długich przewodach wynik może być niestabilny, gdy styki są zaśniedziałe albo żyła jest przerwana. Nie przywiązuję się do samego sygnału dźwiękowego. Warto odczytać także rezystancję, ponieważ wartość bliska zeru oznacza dobre połączenie, a symbol przeciążenia lub bardzo duża wartość sugeruje przerwę.
Jak rozpoznać przewód w obwodzie oświetleniowym
Przy lampie lub włączniku łatwo pomylić przewód zasilający z przewodem sterowanym. Najbezpieczniej najpierw odłączyć zasilanie, oznaczyć wszystkie żyły i dopiero potem analizować połączenia. W typowym punkcie oświetleniowym przewód neutralny trafia do oprawy, przewód ochronny do zacisku PE, a przewód powrotny wychodzi z włącznika do lampy.
Do sprawdzania przewodu pod napięciem używam dwubiegunowego wskaźnika napięcia, który mierzy różnicę między dwoma punktami. Nie polegam na śrubokręcie z neonówką, ponieważ jego wskazanie może zależeć od ułożenia ciała, wilgotności, jakości urządzenia i napięć indukowanych. Taki próbnik może być pomocniczy, ale nie potwierdza bezpiecznego odłączenia obwodu.
Przeczytaj również: Montaż oświetlenia LED - Planowanie, błędy, koszty i porady
Co oznacza wynik pomiaru
- Napięcie między L i N wskazuje obecność zasilania roboczego.
- Napięcie między L i PE może potwierdzać obecność fazy, jeśli przewód ochronny jest prawidłowo podłączony.
- Brak napięcia w jednym miejscu nie dowodzi, że wszystkie przewody w puszce są bezpieczne.
- Napięcie pojawiające się dopiero po włączeniu klawisza zwykle wskazuje przewód powrotny.
Jeżeli nie potrafię jednoznacznie określić, który bezpiecznik odłącza dany obwód, przerywam pracę. Szczególnie ostrożnie podchodzę do puszek z instalacją aluminiową, śladami przegrzania, luźnymi zaciskami albo kilkoma obwodami. Identyfikacja przewodu nie wymaga dotykania odsłoniętej miedzi, a już na pewno nie powinno się zwierać żył w działającej instalacji.
Inne sposoby identyfikacji kabli
Nie każdy kabel sprawdza się multimetrem w ten sam sposób. W przypadku skrętki komputerowej, przewodu telefonicznego, antenowego albo kabla głośnikowego przydatny jest lokalizator przewodów z generatorem tonu. Nadajnik podłącza się do jednego końca, a sondą odbiornika szuka się właściwego przewodu w wiązce.
| Metoda | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Kolory i oznaczenia | nowe, uporządkowane instalacje | nie dają pewności w starych lub przerabianych obwodach |
| Test ciągłości | przewody odłączone od zasilania | trzeba mieć dostęp do obu końców |
| Dwubiegunowy tester napięcia | ustalenie, gdzie występuje napięcie | nie wskazuje sam z siebie całej trasy kabla |
| Generator tonu | skrętki, kable telefoniczne, audio i inne niskonapięciowe | nie stosować bezpośrednio do obwodu 230 V |
| Dokumentacja i oznaczniki | rozdzielnice oraz większe instalacje | opis może być nieaktualny po remoncie |
W przewodach niskonapięciowych można też wykorzystać prosty test polaryzacji, na przykład przy kablu głośnikowym. Trzeba jednak odłączyć go od wzmacniacza i urządzeń aktywnych. W praktyce najlepiej działa połączenie dwóch metod: generator tonu szybko wskazuje kabel w wiązce, a test ciągłości potwierdza, że dotarliśmy do właściwego końca.
Błędy, przez które łatwo wskazać niewłaściwy kabel
Najczęstszy błąd polega na pomiarze ciągłości bez wyłączenia zasilania. Drugi to pozostawienie przewodu podłączonego do lampy, zasilacza albo sterownika. Elektronika może zmienić wynik pomiaru, a napięcie w obwodzie może uszkodzić multimetr.
- Nie zwieraj przypadkowych żył w aktywnej instalacji.
- Nie sprawdzaj napięcia multimetrem ustawionym na pomiar rezystancji.
- Nie ufaj wyłącznie kolorom w budynkach ze starą instalacją.
- Nie używaj generatora tonu na przewodach 230 V.
- Nie zostawiaj przewodów bez opisu po zakończeniu pomiaru.
Dobrym nawykiem jest oznaczanie obu końców od razu, a nie dopiero po zakończeniu całej pracy. Używam prostych etykiet, na przykład „lampa salon”, „włącznik lewy” albo „gniazdo przy biurku”. Taki opis oszczędza czas przy kolejnej zmianie aranżacji i ogranicza ryzyko, że za kilka miesięcy znów trzeba będzie ustalać, który przewód jest właściwy.
Najbezpieczniejszy sposób pracy z nieopisanym przewodem
Jeżeli przewód znajduje się w instalacji 230 V, przyjmuję zasadę, że nieznany kabel jest potencjalnie niebezpieczny, dopóki nie zostanie sprawdzony odpowiednim testerem. Oględziny i oznaczenie można wykonać samodzielnie, ale prace przy odsłoniętych żyłach, rozdzielnicy lub uszkodzonej instalacji lepiej powierzyć elektrykowi z odpowiednimi uprawnieniami.
Najkrótsza bezpieczna procedura wygląda tak: rozpoznaj typ kabla, wyłącz właściwy obwód, potwierdź brak napięcia, odłącz odbiorniki, wykonaj test ciągłości, oznacz oba końce i dopiero wtedy podłącz przewód zgodnie ze schematem. To podejście jest mniej efektowne niż zgadywanie po kolorze, ale realnie zmniejsza ryzyko porażenia, zwarcia i uszkodzenia sprzętu.
Gdy zastanawiam się, jak sprawdzić, który to kabel, nie zaczynam od przypadkowego dotykania przewodów. Najpierw ustalam funkcję obwodu, później wybieram metodę pomiaru i dokumentuję wynik. W elektryce kilka minut poświęconych na właściwe oznaczenie potrafi oszczędzić znacznie więcej czasu podczas następnego remontu.
