Najważniejsze decyzje to układ sieci, uziom i pomiary
- W starych instalacjach samo dorobienie bolca nie załatwia sprawy, jeśli nie ma poprawnego przewodu ochronnego.
- Najczęściej wchodzi w grę rozdział PEN, wykonanie nowego uziomu albo wymiana części obwodów.
- Uziom szpilkowy sprawdza się najczęściej przy modernizacji istniejącego domu, a otokowy przy większych pracach wokół budynku.
- W bloku zwykle nie robi się tego na własną rękę w mieszkaniu bez sprawdzenia całego układu zasilania.
- Po pracy potrzebne są pomiary ciągłości, rezystancji uziemienia i test ochrony różnicowoprądowej.
Dlaczego w starej instalacji nie wystarczy „dodać bolca”
W starych układach problemem nie jest sam brak otworu ochronnego w gniazdku, tylko to, że cała instalacja często działa jeszcze w systemie TN-C, czyli z przewodem PEN łączącym funkcję ochronną i neutralną. Taki układ bywa spotykany w starszych mieszkaniach i domach, ale nie daje tego samego poziomu bezpieczeństwa, co współczesny podział na PE i N.
Ja zaczynam od jednej prostej rzeczy: sprawdzam, czy w budynku w ogóle istnieje punkt, w którym można bezpiecznie wykonać rozdział PEN. Sam mostek w gniazdku, zrobiony bez analizy układu, potrafi stworzyć pozorne uziemienie, a nie realną ochronę. To ważne zwłaszcza przy oświetleniu z metalową oprawą, pralce, lodówce albo łazienkowych punktach świetlnych, bo tam awaria obudowy szybko robi się groźna.
W praktyce pytanie nie brzmi więc „czy da się przykręcić bolec”, tylko „czy instalacja ma warunki do zbudowania prawdziwej ochrony przeciwporażeniowej”. Dopiero po tej diagnozie ma sens wybór konkretnej metody, bo od niej zależy cały dalszy zakres prac.
Jakie rozwiązanie ma sens w konkretnym układzie
Nie każda stara instalacja wymaga tego samego. W domu jednorodzinnym, w mieszkaniu w bloku i w budynku po częściowym remoncie wybór będzie inny. Najlepiej myśleć o tym nie jako o jednym zabiegu, ale o kilku możliwych drogach dojścia do poprawnej ochrony.
| Metoda | Kiedy ma sens | Co daje | Ograniczenia |
|---|---|---|---|
| Rozdział PEN na PE i N | Gdy instalacja ma układ TN-C i da się wykonać poprawny punkt rozdziału w rozdzielnicy | Pozwala przejść na bardziej współczesny układ ochrony i zastosować dodatkowe zabezpieczenia | Wymaga odpowiednich przekrojów, dobrego miejsca w rozdzielnicy i pomiarów |
| Uziom szpilkowy | Przy modernizacji istniejącego domu, gdy nie ma uziomu fundamentowego | Jest najmniej inwazyjny i zwykle najszybszy do wykonania | Zależy od gruntu; czasem trzeba dobić kilka prętów, a nie jeden |
| Uziom otokowy | Gdy i tak planujesz roboty wokół budynku albo chcesz stabilniejsze rozwiązanie | Bywa bardzo skuteczny i trwały, dobrze współpracuje z instalacją ochronną | Wymaga wykopów i często podnosi koszt prac ziemnych |
| Pełna wymiana obwodów | Gdy przewody są aluminiowe, izolacja krucha, a rozdzielnica nie daje się sensownie rozbudować | Daje najczystszy efekt techniczny i porządkuje całą instalację | Jest najdroższa i najbardziej uciążliwa podczas remontu |
W praktyce w domu jednorodzinnym najczęściej wygrywa uziom szpilkowy albo otokowy, a w mieszkaniu kluczowe jest to, czy administrator i elektryk mają dostęp do poprawnego układu zasilania całego budynku. Sama „lokalna” poprawka w jednym lokalu nie zawsze wystarczy, zwłaszcza jeśli piony i rozdzielnia główna są nadal stare. Jeśli zależy Ci na wiarygodnym punkcie odniesienia, to rynek dla prostych realizacji podaje orientacyjnie 350-800 zł za uziom szpilkowy i 1000-2000 zł za otokowy, ale końcowa kwota rośnie wraz z dostępem do gruntu, długością prętów i zakresem pomiarów. Gdy metoda jest wybrana, wchodzi już w grę porządna kolejność robót.
Jak elektryk robi to poprawnie krok po kroku
Ja w takich zleceniach zaczynam od diagnozy, nie od wiercenia. Najpierw trzeba ustalić, z jakim układem sieci mamy do czynienia, jaki jest stan przewodów, czy rozdzielnica ma miejsce na dodatkowe elementy i czy da się wykonać skuteczny punkt uziemienia oraz rozdział ochrony.
- Sprawdza się układ zasilania i stan przewodu PEN albo przewodów fazowych oraz neutralnych.
- Weryfikuje się przekroje przewodów. Przewód PEN w instalacjach stałych powinien mieć co najmniej 10 mm² Cu albo 16 mm² Al, więc przy zbyt cienkich żyłach nie ma mowy o prostym, bezpiecznym rozdziale.
- Dobiera się uziom, najczęściej szpilkowy lub otokowy, i łączy go z główną szyną uziemiającą, czyli GSU.

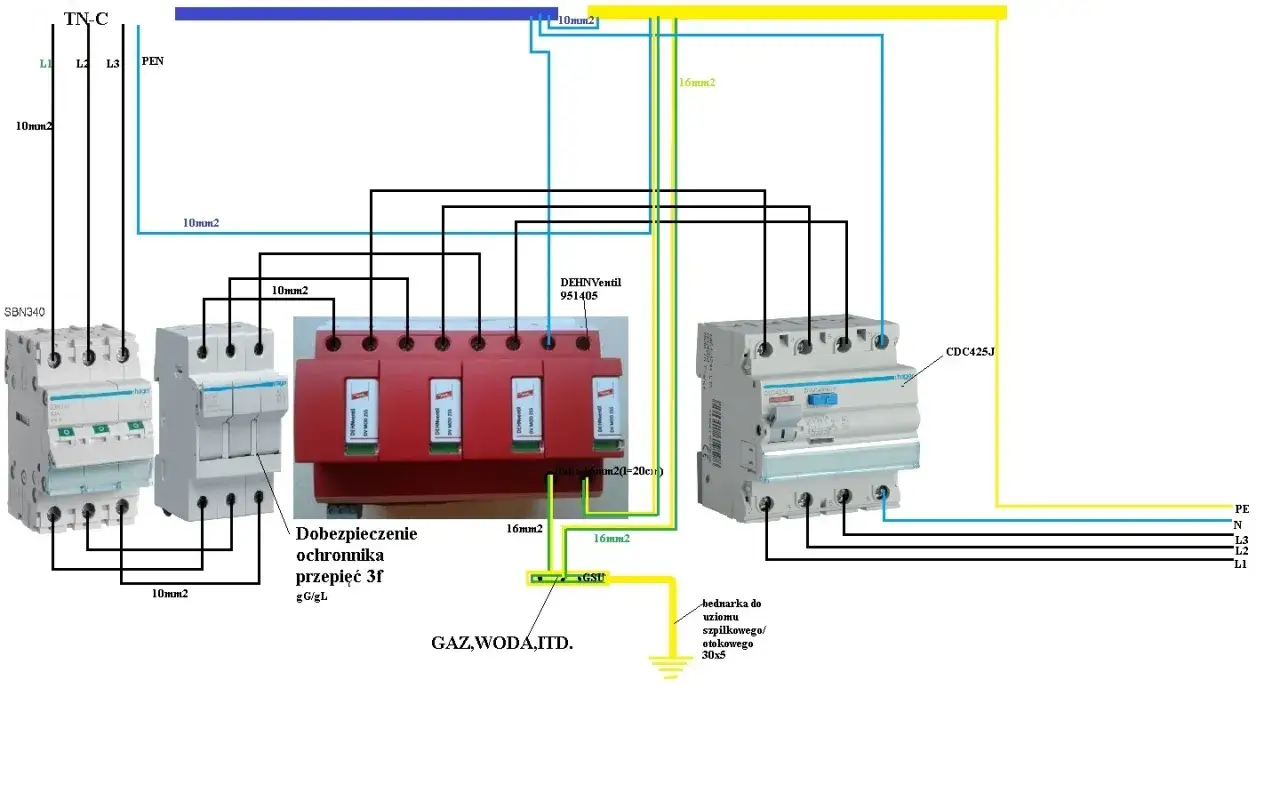

- Rozdziela się PEN na PE i N w jednym, kontrolowanym punkcie, a nie w przypadkowych miejscach w gniazdach.
- Do obwodów gniazd i oświetlenia prowadzi się właściwe przewody ochronne, a w razie potrzeby montuje się wyłączniki różnicowoprądowe.
- Na końcu robi się pomiary: ciągłość ochrony, impedancję pętli zwarcia, rezystancję uziemienia i test RCD.
- Po wszystkim zostaje dokumentacja, bo bez niej trudno ocenić, czy układ faktycznie działa tak, jak powinien.
W tym miejscu ważny jest jeden szczegół: samo wbicie szpilki nie rozwiązuje problemu, jeśli nie jest ona częścią dobrze przemyślanego układu. Uziom ma współpracować z całą instalacją, a nie działać obok niej. To prowadzi prosto do najczęstszych błędów, które ludzie popełniają przy „szybkiej poprawce”.
Czego nie robić, bo to tylko udaje ochronę
W starych instalacjach krąży kilka bardzo upartych skrótów. Z zewnątrz wyglądają sensownie, ale technicznie są ryzykowne. Ja od razu odrzucam takie rozwiązania, bo one dają poczucie bezpieczeństwa, a nie bezpieczeństwo.
- Nie łącz PE i N za wyłącznikiem różnicowoprądowym. To potrafi unieruchomić ochronę albo sprawić, że zadziała nieprzewidywalnie.
- Nie wykorzystuj rur wodnych, gazowych ani CO jako „uziomu zastępczego”. Instalacje w budynku się zmieniają, wymieniają i rozłączają, więc taki pomysł jest krótkowzroczny.
- Nie zakładaj, że sam bolec rozwiązuje sprawę. Bolec bez poprawnego toru ochronnego jest tylko elementem osprzętu.
- Nie traktuj różnicówki jako zamiennika uziemienia. To dodatkowa ochrona, a nie cudowna poprawka całej instalacji.
- Nie skręcaj starych aluminiowych przewodów „na oko”. Złe połączenia grzeją się, luzują i potrafią uszkodzić osprzęt oświetleniowy.
- Nie opieraj się na jednym pomiarze z internetu. Wartość rezystancji uziemienia bez kontekstu całego układu niewiele mówi.
Jeśli te skróty odpadają, łatwiej zobaczyć, ile naprawdę kosztuje porządne rozwiązanie i kiedy lepiej nie ratować starego układu półśrodkami. Wtedy przechodzę do budżetu, bo on często rozstrzyga, czy modernizacja będzie punktowa, czy pełna.
Ile to kosztuje i kiedy lepiej iść w większy remont
Orientacyjnie najtańsze są prace punktowe, czyli rozdział PEN, montaż kilku zabezpieczeń i wykonanie prostego uziomu. W takim wariancie można zmieścić się w kilkuset złotych za sam element uziemienia, ale z rozdzielnicą, materiałami i pomiarami koszt zwykle rośnie do około 1000-2500 zł. Jeśli dochodzą wykopy, odtworzenie nawierzchni albo trudny grunt, budżet robi się wyraźnie wyższy.
Na rynku remontowym stara elektryka często kończy się jednak większym zakresem. Dla orientacji: wymiana instalacji w kawalerce to dziś często 5-8 tys. zł, w mieszkaniu około 50 m² 9-14 tys. zł, a przy 70 m² trzeba liczyć raczej 15-20 tys. zł. To nie są kwoty za samo uziemienie, tylko za pełniejsze uporządkowanie obwodów, ale właśnie tak zwykle wygląda realna decyzja: albo poprawiasz ochronę punktowo, albo robisz instalację tak, żeby miała spokój na lata.
Ja polecam większy remont wtedy, gdy przewody są aluminiowe, osprzęt jest kruchy, bezpieczniki topikowe nadal rządzą w rozdzielnicy, a na ścianach widać już ślady przegrzewania. W takim układzie dokładanie pojedynczych „poprawek” bywa droższe w dłuższej perspektywie niż wymiana przynajmniej obwodów gniazd i oświetlenia. Po samym montażu zostaje jeszcze jedna rzecz, która decyduje o bezpieczeństwie w codziennym użytkowaniu.
Co sprawdzić po pracy, żeby gniazda i oświetlenie były naprawdę bezpieczne
W aranżacji wnętrz często skupiamy się na wyglądzie lamp, kinkietów i gniazd, ale przy starej instalacji to właśnie detale techniczne decydują o tym, czy ładna oprawa jest też bezpieczna. Ja zwracam uwagę szczególnie na punkty świetlne w kuchni, łazience i w strefach, gdzie trafiają oprawy metalowe.
- Jeśli oprawa ma metalową obudowę i klasę ochronności I, musi być podłączona do przewodu PE.
- Jeśli lampa ma klasę II, ma podwójną izolację i nie wymaga PE, ale nie zwalnia to z porządnej ochrony całego obwodu.
- W łazience i kuchni warto mieć obwody z ochroną różnicowoprądową 30 mA, bo tam ryzyko porażenia rośnie szybciej niż w suchych pokojach.
- Po modernizacji dobrze jest opisać obwody w rozdzielnicy, żeby później nie zgadywać, co zasila światło, a co gniazda.
- Przycisk TEST w RCD warto sprawdzać okresowo, bo to najprostszy domowy test, który szybko pokazuje, czy ochrona jeszcze działa.
