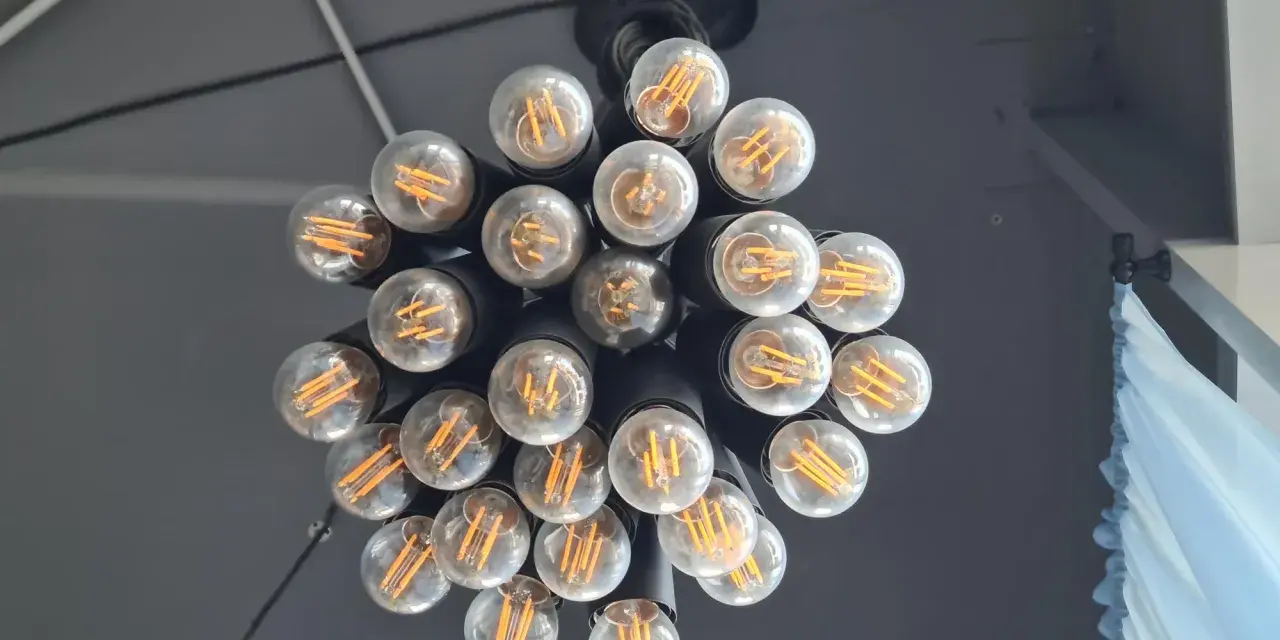

Sześciopunktowy żyrandol potrafi zmienić odbiór całego pokoju, ale tylko wtedy, gdy jest poprawnie podłączony i dopasowany do instalacji. Poniżej pokazuję, jak podłączyć żyrandol na 6 żarówek bez zgadywania: od sprawdzenia przewodów, przez wybór sposobu sterowania, po typowe błędy, które później mszczą się awarią albo niepotrzebnym poprawianiem sufitu.
Najpierw ustal, czy lampa ma działać jako jedna strefa czy dwie
- Przed pracą wyłącz właściwy obwód i sprawdź brak napięcia miernikiem.
- Nie opieraj się wyłącznie na kolorach przewodów, bo w starszych instalacjach bywają pomieszane.
- Niebieski to zwykle N, żółto-zielony to PE, a brązowy, czarny, szary lub czerwony to przewody fazowe.
- Przy sześciu źródłach światła najwygodniejszy bywa podział na dwie sekcje sterowane łącznikiem świecznikowym.
- Jeśli oprawa ma metalowe elementy i nie masz przewodu ochronnego, nie improwizuj.
Zanim zaczniesz, sprawdź instalację i ciężar oprawy
Ja zaczynam od trzech rzeczy: wyłączenia zabezpieczenia w rozdzielnicy, potwierdzenia braku napięcia i oceny, czy sufit naprawdę utrzyma żyrandol. Sama lampa nie musi być ciężka, ale przy sześciu punktach światła często ma rozbudowaną konstrukcję, więc hak, kołek i strop muszą być dobrane do realnego obciążenia.
Zakładam tu klasyczny żyrandol z wymiennymi żarówkami, a nie oprawę z wbudowanym modułem LED, bo tam schemat połączeń bywa inny. Jeśli producent dołączył rysunek montażowy, traktuję go jako ważniejszy niż domysły, bo w środku oprawy przewody mogą być już fabrycznie połączone w grupy.
- miernik napięcia albo dwubiegunowy tester
- śrubokręt izolowany
- ściągacz izolacji lub bardzo ostra, ale używana z wyczuciem nacinarka
- złączki lub kostka instalacyjna
- drabina i dobre oświetlenie robocze
W praktyce sprawdzam też, czy miejsce mocowania jest blisko wyjścia przewodów, bo osłona lampy ma potem zakryć cały punkt połączeń. Gdy to jest ustalone, można przejść do przewodów i ich funkcji.
Jak rozpoznać przewody i nie pomylić ich funkcji
Kolor izolacji pomaga, ale nie zastępuje pomiaru. W nowoczesnych instalacjach spotkasz zwykle przewód neutralny, ochronny i fazowe, natomiast w starszych mieszkaniach ktoś mógł już coś przerabiać i wtedy sam kolor nie daje pełnej odpowiedzi.| Kolor przewodu | Zwykła funkcja | Na co zwracam uwagę |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Podłączam go tylko wtedy, gdy oprawa ma zacisk ochronny lub producent tego wymaga |
| Niebieski | N, czyli neutralny | Łączę go jako wspólny powrót dla wszystkich sekcji lampy |
| Brązowy, czarny, szary, czerwony | L, czyli przewody fazowe lub powroty z łącznika | Sprawdzam, czy to jeden obwód, czy dwa niezależne tory sterowania |
Nie zakładaj, że niebieski zawsze jest neutralny. W przerabianych instalacjach bywa użyty inaczej, dlatego przed podłączeniem testuję obwód, a nie tylko patrzę na kolory. Jeśli w punkcie sufitu widzę dwa przewody fazowe sterujące lampą, zwykle oznacza to możliwość rozdzielenia żyrandola na dwie sekcje.
Warto też pamiętać o pojęciu oprawy klasy II. To lampa z podwójną izolacją, która nie wymaga podłączenia do PE, ale taki status musi wynikać z konstrukcji producenta, a nie z mojej interpretacji na oko. Dopiero po tej identyfikacji ma sens właściwe łączenie sekcji lampy.
Jak podłączyć sześciopunktowy żyrandol krok po kroku
W sześciopunktowym żyrandolu obwód zwykle działa równolegle. To oznacza, że każda żarówka dostaje to samo napięcie, a podział na sekcje zależy od tego, jak producent wyprowadził przewody wewnątrz oprawy. Najpierw warto rozdzielić dwie sytuacje: proste świecenie całością i sterowanie dwoma grupami.
Gdy wszystkie żarówki mają świecić razem
To najprostszy wariant i w praktyce wystarczy tam, gdzie masz tylko jeden obwód w suficie. Ja robię wtedy tak:
- Łączę wszystkie przewody neutralne lampy w jednym zacisku i podpinam je do N z sufitu.
- Podłączam przewód ochronny PE, jeśli oprawa go przewiduje.
- Przewód fazowy z sufitu łączę ze wspólnym wejściem lampy zgodnie ze schematem producenta.
- Układam połączenia w rozetce tak, aby nic nie naciskało na izolację.
- Po złożeniu całej oprawy włączam zabezpieczenie i sprawdzam, czy wszystkie punkty świecą równomiernie.
Jeśli producent przewidział kilka przewodów fazowych wewnątrz oprawy, to one zwykle są już przygotowane do wspólnego zasilania albo do podziału na sekcje. W takim układzie nie wolno zgadywać mostków, bo źle zrobione połączenie potrafi uszkodzić oprawę jeszcze przed pierwszym użyciem. Z takim układem przechodzimy do drugiego wariantu.
Gdy chcesz dwie niezależne sekcje
Tu potrzebujesz dwóch powrotów z łącznika i oprawy, która faktycznie ma podział na sekcje. Najczęściej spotkasz układ 3+3 albo 4+2, ale ostateczny podział zawsze wynika ze schematu lampy, a nie z intuicji.
- Wszystkie przewody neutralne łączę razem i prowadzę do N.
- Przewód ochronny podłączam do PE, jeśli jest przewidziany.
- Pierwszy przewód fazowy z łącznika łączę z pierwszą grupą żarówek.
- Drugi przewód fazowy z łącznika łączę z drugą grupą żarówek.
- Połączenia sprawdzam przed zamknięciem osłony, żeby nie przycisnąć żadnej żyły.
Nie zgaduj podziału na podstawie koloru przewodów wewnątrz lampy. Schemat producenta jest ważniejszy niż kolor izolacji. Jeśli go nie ma, lepiej poświęcić chwilę na weryfikację niż później szukać zwarcia albo przypadkowo zmostkowanej sekcji.
Przeczytaj również: Uziemienie w starej instalacji - Jak to zrobić bezpiecznie?
Gdy z sufitu wychodzą tylko dwa przewody robocze
Wtedy podłączasz lampę jako jedną strefę, nawet jeśli sama oprawa ma wiele punktów światła. Osobne sterowanie wymaga dodatkowego przewodu sterującego albo przeróbki instalacji przez elektryka.
Jeżeli w tym miejscu pojawia się brak przewodu ochronnego, zwłaszcza przy metalowym korpusie, ja traktuję to jako sygnał do zatrzymania montażu i sprawdzenia instalacji od podstaw. W praktyce właśnie tutaj najłatwiej o błąd, który później wygląda niegroźnie, ale jest po prostu źle zrobiony.Skoro technika podłączenia jest już jasna, zostaje jeszcze kwestia łącznika, bo to on decyduje, czy sześć źródeł światła da się faktycznie wygodnie wykorzystać.
Łącznik świecznikowy i trzyklawiszowy w praktyce
Do opraw z kilkoma lampami najlepiej pasuje łącznik grupowy, czyli świecznikowy. Jego zadaniem jest sterowanie dwoma niezależnymi obwodami oświetleniowymi ze wspólnego zasilania. W domowych wnętrzach to rozwiązanie ma więcej sensu niż osobna kombinacja wyłączników, bo daje po prostu większą kontrolę nad nastrojem i ilością światła.
| Wariant | Co daje | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Jednoklawiszowy | Włącza wszystkie 6 żarówek jednocześnie | Mały pokój, prosta instalacja, jednolite światło | Brak regulacji sceny |
| Dwuklawiszowy | Dwie sekcje, na przykład 3+3 albo 4+2 | Salon, jadalnia, większa sypialnia | Wymaga dodatkowego przewodu sterującego |
| Trzyklawiszowy | Większa elastyczność podziału | Duże pomieszczenia lub oprawy z trzema grupami | Ma sens tylko wtedy, gdy lampa jest tak zbudowana |
Ja najczęściej polecam dwa klawisze, bo w salonie daje to realną różnicę między światłem codziennym a mocnym, roboczym. Trzy klawisze mają sens dopiero wtedy, gdy sama lampa przewiduje taki podział albo gdy ktoś naprawdę chce rozdzielić światło bardzo precyzyjnie. Na tym etapie najważniejsze jest już nie samo podłączenie, ale uniknięcie błędów, które psują efekt i bezpieczeństwo.
Najczęstsze błędy, które psują taki montaż
- Zakładanie, że niebieski zawsze oznacza neutralny. W starszych przeróbkach bywa inaczej.
- Przerywanie przewodu neutralnego zamiast fazowego. Lampa może działać, ale instalacja będzie zrobiona nieprawidłowo.
- Pomijanie przewodu ochronnego przy metalowej oprawie. To nie jest detal kosmetyczny.
- Zbyt krótkie odizolowanie żył albo luźne dokręcenie zacisku. Efekt to grzanie, iskrzenie albo okresowe zaniki światła.
- Upychanie przewodów na siłę pod rozetą. W praktyce potem trudno serwisować lampę i łatwo uszkodzić izolację.
- Brak sprawdzenia, czy obwód rzeczywiście odpowiada za tę lampę. W rozdzielnicy nie zgaduję, tylko testuję.
Do tego dochodzi jeszcze jeden błąd, który widzę zaskakująco często: mieszanie przypadkowych żarówek o różnej barwie i mocy. Sama instalacja może być poprawna, a i tak żyrandol będzie wyglądał chaotycznie. Dlatego warto spojrzeć jeszcze na to, jak sześć punktów światła pracuje we wnętrzu.
Jak sześć punktów światła pracuje na klimat wnętrza
Wnętrzarsko sześć punktów światła działa najlepiej wtedy, gdy nie muszą świecić zawsze pełną mocą. W salonie lub jadalni lubię układ, w którym jedna sekcja daje miękkie tło na co dzień, a pełne 6 żarówek włączam przy sprzątaniu, pracy albo większej liczbie gości. To jest właśnie ta różnica, którą czuć od razu po poprawnym podłączeniu.
Przy wyborze źródeł światła patrzę nie tylko na waty, ale też na barwę i strumień świetlny. Do stref wypoczynkowych zwykle najlepiej wygląda 2700-3000 K, a przy sześciu LED-ach po około 500-700 lm na sztukę masz już mocne, równomierne światło ogólne. Zbyt chłodna barwa albo zbyt duża moc potrafią odebrać żyrandolowi elegancję i zamienić go w techniczny reflektor.- W jednej oprawie trzymaj identyczną barwę światła.
- Jeśli żarówki są widoczne, wybierz spójny kształt i wielkość.
- Przy dekoracyjnych wnętrzach zwracaj uwagę na wysoki współczynnik oddawania barw, najlepiej Ra 80 lub wyżej.
- Jeśli planujesz różne sceny oświetleniowe, podział 3+3 jest zwykle bardziej praktyczny niż jeden wspólny włącznik.
Dobrze podłączony sześciopunktowy żyrandol daje nie tylko bezpieczeństwo, ale też wygodę codziennego korzystania z wnętrza. Jeśli instalacja jest stara, przewody nie mają jasnych oznaczeń albo oprawa wymaga uziemienia, ja zatrzymuję montaż i proszę o ocenę elektryka zamiast zgadywać przy suficie.
